高速隧道安全监控系统解决方案

来源:源拓光电发布日期:2018-03-13 13:41:02点击次数:

一、概述

城市道路隧道智能监控系统是一个综合性的控制信息系统,是构筑整个监控系统的重要组成部分,通过设置在中控室的中央计算机信息网络系统,与其他如设备监控,火灾报警,闭路电视,有线广播,紧急电话等各子系统建立起快速响应,耦合密切的通信网络,并在相互交换,传递,处理和协调信息的过程中,实现隧道的智能化管理。



二、系统需求

1、稳定可靠运行,实现实时监测数据采集和集中管理

2、高带宽高缓存,实现远程视频图像实时浏览

3、优越的设备性能,可适应现场空间狭小、温度变化大、粉尘多,电磁干扰强等复杂恶劣环境;

4、供电方式受限,要求低功耗继电警告设计。

5、由于隧道会遭受雷击,要求网络设备采用防雷措施,保证设备的安全性。

6、网络设备采用工业级的千兆环网交换机,冗余性要求。

7、具有双电源冗余备份,确保网络设备无间断的工作。



三、解决方案











方案特点

防雷、千兆环网、高带宽、安全、可靠、实时、工业级、冗余。



本方案采用三层架构,层次清晰,分为:

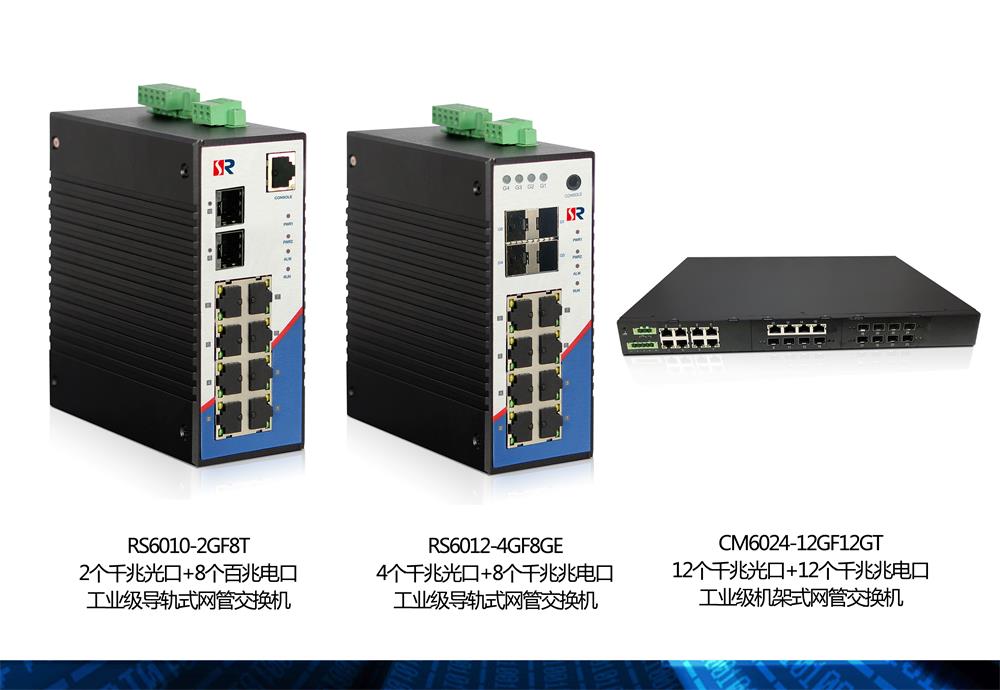

    前端数据采集层:包括前端摄像机采集的视频和图像以及前端PLC控制器采集的隧道内部相关信息,就近连接到固定点的RS6010-2GF8T环网交换机上,每100M处放一个监控点和交换机,进行无死角监视。



    网络传输层:本方案采用千兆环网冗余备份,把隧道内部的交换机通过千兆光纤组环,隧道控制室放一台全千兆工业级交换机RS6012-4GF8GE上行至监控中心,保证了高清ip摄像机的视频和图像的清晰度,实时性,高带宽。同时PLC控制器的数据也可以在千兆环网上传输,保证了数据的实时性,安全性,假如某台设备的光纤线断了之后也不会影响数据的传输,采用了源拓自己研发的WT-ring环网技术,网络自愈时间小于20ms,当某台设备坏了的时候也不会影响其他设备的正常运行,进行区域隔离,故障隔离,安全性极高。



    核心层:CM6024-12GF12GT

核心二层全千兆的交换机可以为多业务视频数据提供稳定性和可靠性。可以进行业务隔离,vlan隔离,重要数据QOS优先传输,保证整个网络的畅通,安全,可靠,及时,稳定。



四、产品优势

1、千兆快速环网自愈时间<20ms

2、EMC四级设计,端口防雷8KV

3、双电源输入,掉电告警

4、强大的网管功能、支持SNMP、vlan、QOS等

5、恶劣的温度适应 -40~85℃
