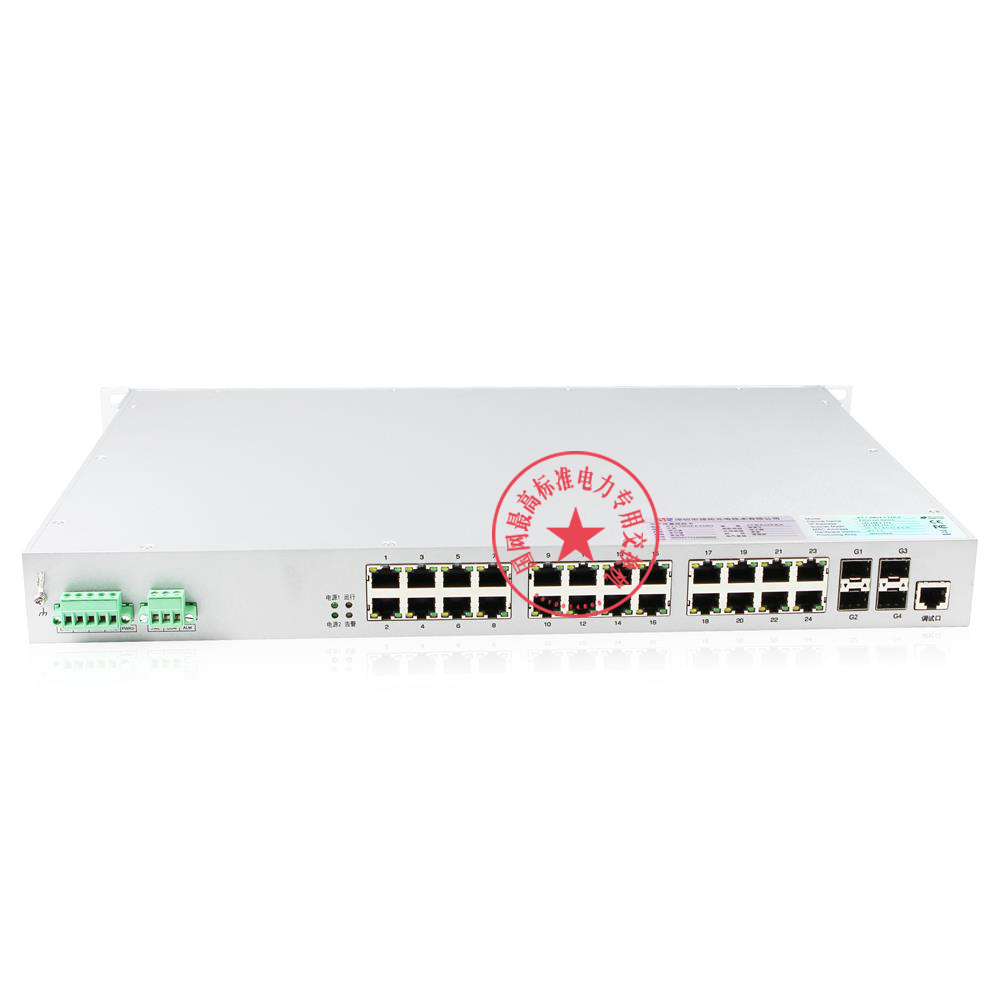

28口变电站站控层千兆交换机

型号: YT-CM6028-Z-E24G4


CM6028-Z-E24G4是一款电力变电站专用管理型工业级以太网交换机,提供4个千兆光口,24个百兆电口,采用无风扇、低功耗设计,具有IP40防护等级。具有-40 ~ 70℃的工作温度,支持先进的管理和安全特性,如IGMP snooping、IEEE 802.1Q VLAN、QoS、ACL、LLDP、端口镜像、SNMP、SNTP防Dos等等,而用来冗余备份的Link Aggregation、EAPS和STP/RSTP则增加了网络的可靠性和可用性,同时具有详细清晰的日志记录信息。

产品描述 技术参数 应用方案 相关下载 相关产品

● 产品特点

•   提供4个千兆光口,24个百兆电口

•   本款产品支持4个千兆光口24个千兆电口兼容百千兆自适应 (供选择)

•   无风扇设计,IP40防护等级,抗冲击外壳

•   支持双电源冗余备份适用电范围AC/DC85265V

•   工业4EMC标准,-40 ~ 70宽温工作范围

•   命令行(CLI+WEB界面,可快速配置网管功能

•   支持配置EAPSSTP/RSTP环网保护

•   SNMP V1/V2c/V3,支持WTNMS综合网络管理

•   支持goosesv端口限速,电力优先报文传送



● 特色功能

支持过滤多播流量的IGMP Snooping和GMRP;

支持2路继电器告警输出,支持电源、端口、温度告警;

支持带宽管理,确保网络稳定性;

支持变电站SNTP时钟同步协议

QoS (IEEE 802.1p和DSCP) 提高数据传送确定性,增加网络稳定性;

支持静态链路聚合,最大化利用带宽;

支持端口镜像功能,便于在线调试;

支持两个独立的MMS通信端口,便于调试、配置、监控;

光口温度,电压,功耗监控统计。

● 产品尺寸

● 订购信息





订单信息

YT-CM6028-Z-E24G4

4个千兆光口,24个百兆电口,电源特性:AC/DC85~265V

本款产品支持4个千兆光口24个千兆电口兼容百千兆自适应 (供选择)



包装清单:

                              •   交换机一台

•   安装附件

•   U盘一个,包含用户手册

•   保修卡

•   合格证





标签:   电力行业专用交换机

● 技术参数



接口

串口 : RS-232 (接口类型:RJ45接口)
千兆光口 : 1000Mbps (接口类型:SFP插槽)
百兆电口 : 10/100Mbps自适应, Full/Half双工模式,支持MDI/MDI-X。
LED指示灯 :电源1,电源2,告警,运行,状态,异常
继电器 : 2路,电源一路,装置告警一路

支持标准



IEEE 802.3 10BaseT和IEEE 802.3u 100BaseT
IEEE 802.3z 1000BaseFX
IEEE 802.3x Flow Control
IEEE 802.1D-2004 Spanning Tree Protocol
IEEE 802.1w Rapid STP
IEEE 802.1p Class of Service
IEEE 802.1Q VLAN Tagging

协议

IGMP Snooping, SNMPv1/v2c/v3, TFTP, SNTP, HTTP,Telnet, Syslog,LLDP,NTP Server/Client,EAPS, EtherNet/IP, Modbus/TCP
MIB: MIB-II, BRIDGT MIB,以太网MIB,IF MIB

交换机属性

Qos队列 : 8                      VLAN-ID范围 : 1-4094
背板带宽 : 12.8Gbps                MAC地址表 : 16K
报文缓存大小 : 12Mbits


电源需求

输入电压:  AC/DC85~265V

输入电流 : 最大0.3A

物理特性

外壳 : 铝壳,IP40防护
尺寸 :440mm*300mm*44mm
重量 : 3100g
安装方式 : 机架式

工作环境

工作温度 : -40 ~ 70°C (-40~ 158°F)

储存温度 : -40 ~ 85°C (-40 ~ 185°F)

环境相对湿度 : 5 ~ 95% (非凝结)

行业标准和

认证

电磁干扰(EMI): FCC Part 15/CISPR22(EN55022):Class A
电磁敏感性(EMS):
IEC61000-4-2(ESD)  4级,IEC 61000-4-3  (RS)  3级,IEC 61000-4-4  (EFT)  4级, IEC 61000-4-5(Surge)  4级,IEC 61000-4-6(CS)  3级
抗振动 : IEC 60068-2-6
抗冲击 : IEC 60068-2-27
自由下落 : IEC 60068-2-32
注:请上源拓官网查看最新的认证状态。
MTBF (平均故障间隔时间)
时间 : 500000 h

品质保证

5年



有关详细信息,请在“相关下载”中查看数据表
