工业级三层交换机

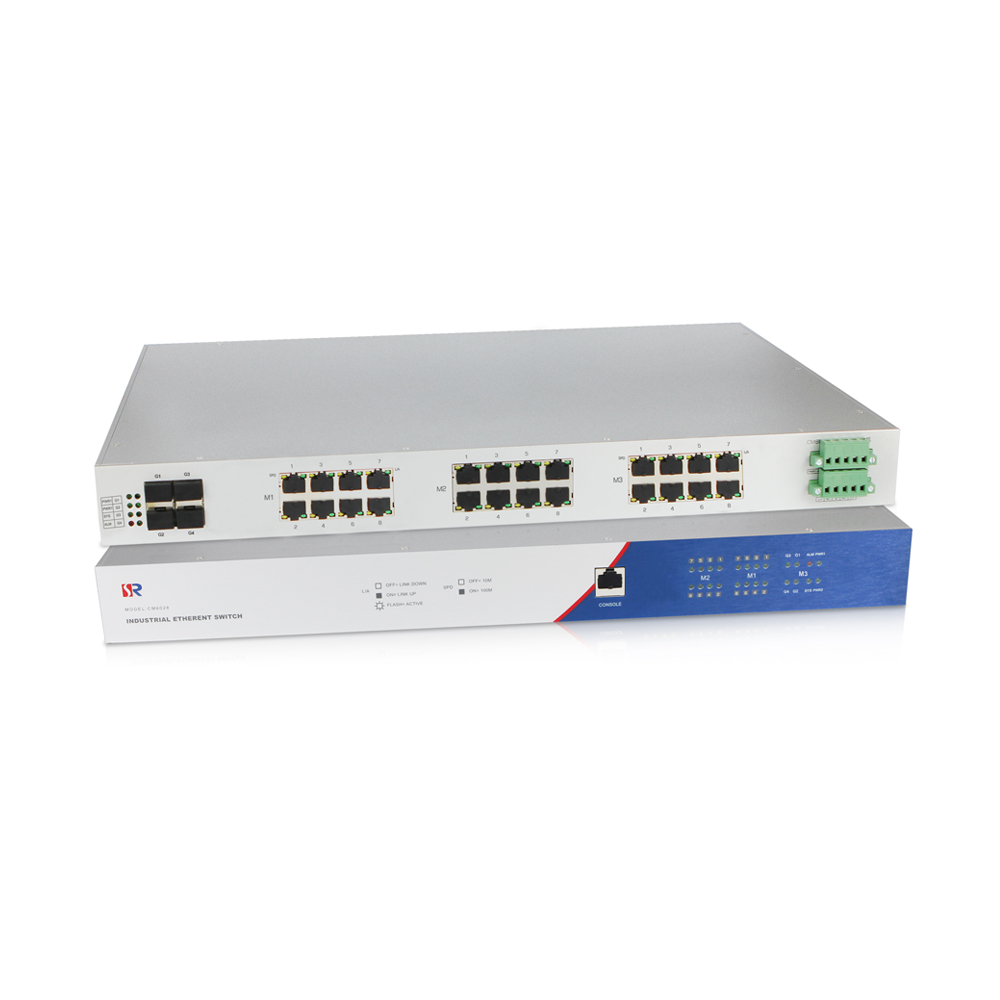

三层管理型机架式工业以太网交换机

型号: CM8028


CM8028 是针对通信系统需求设计开发的一款三层机架式网管交换机,最 大支持 4 个百兆/千兆可选光口,24 个百兆/千兆可选光口及电口,该产品 支持 Web、CLI、Telnet 等多种管理方式,以及基于 SNMPv1/v2c/v3 的 网管软件,可以提丰富的二层软件功能,同时支持静态、RIP、OSPF等三层路由功能,,符合 IEC 61850MMS 建模管理,IP40 防护等级的金属 外壳设计,宽温设计(-40-85℃),确保在各种恶劣工业环境下长期稳定、 可靠、安全的运行,主要应用于配网自动化及智能变电站系统中。

产品描述 技术参数 应用方案 相关下载 相关产品

● 产品特点

•   最大支持4 个百兆/千兆可选光口,24个百兆/千兆可选电口及光口。

•   自然散热,IP40 防护等级,-40 ~ 85℃的宽温

•   模组化设计、配置灵活

•   支持静态路由、RIPOSPF 等三层路由协议

•   支持 MRPRSTPVRRP 等多种冗余组网机制,环网自愈时间小20ms

•   符合 IEC 61850MMS 建模管理

•   工业四级的电磁兼容抗干扰,适应恶劣的电磁干扰环境

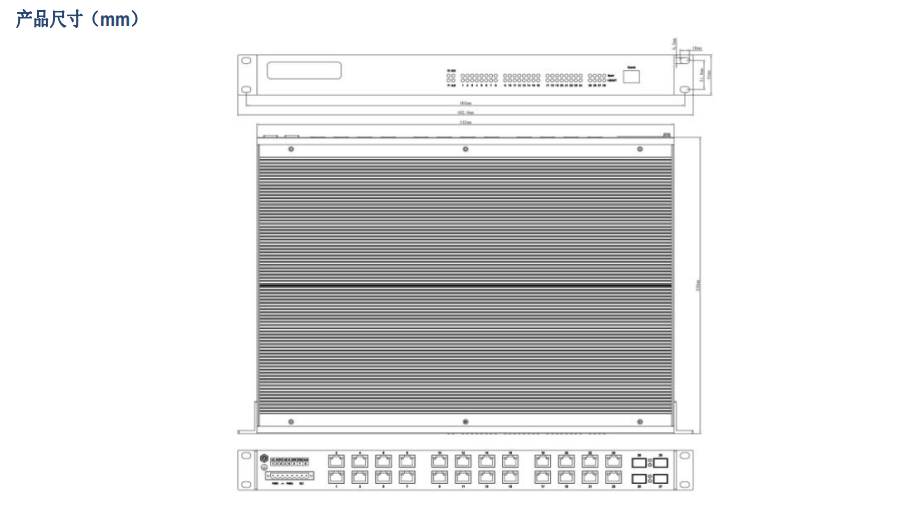

● 产品尺寸



● 订购信息



订单信息

CM8028-4GF-24GF

4个千兆光口+24个千兆光口,电源特性:220V AC (176~264Vac)110VDC (88~370Vdc)

CM8028-4F-24F

4个百兆光口+24个百兆光口,电源特性:220V AC (176~264Vac)110VDC (88~370Vdc)



包装清单:

                              •   工业以太网交换机

•   安装附件

•   U盘一个,包含用户手册

•   保修卡

•   合格证



标签:   工业级三层交换机

 ● 技术参数



接口

4路可选百兆千兆端口100/1000Base-FX,LC接口
24路可选百兆千兆端口100/1000Base-T(X) RJ45接口,
100/1000Base-FX,LC接口
1Console管理口,支持告警端口

支持标准



IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-T)
IEEE 802.3ab(1000Base-T)IEEE 802.3z(1000Base-SX/LX)
IEEE 802.3ae(10GBase-X)
IEEE 802.3ad(端口聚合)
IEEE802.3x(流控)
IEEE 802.1p(优先级)
IEEE 802.1Q(VLAN)
IEEE 802.1w(RSTP)
IEEE 802.1s(MSTP)

交换机属性

背板带宽 : 56Gbps              MAC地址表 :  32K

VLAN-ID数 : 4K                VLAN-ID: 1-4094

Qos队列:8                          路由表:1K

包缓冲区:12Mbit               包转发率:41.664Mpps     交换延时:5μs

电源需求

输入电压 : 220V AC(176~264Vac)220VDC(88~370Vdc



接线端子:85.08mm间距插入式端子
功率:小于50W

物理特性

外壳 : 金属,IP40防护

尺寸 : 443mm x 44mm x 321mm

重量 : 小于4KG

安装方式 : 1U机架式安装

工作环境

工作温度 : -40 ~ 85°C (-40 ~ 185°F)

储存温度 : -40 ~ 85°C (-40 ~ 185°F)

环境相对湿度 : 5 ~ 95% (非凝结)

行业标准和

认证

FCC CFR47 Part 15,EN55022/CISPR22,Class A
IEC61000-4-2(ESD) ±8kV(contact),±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 10V(150kHz80MHz)
IEC61000-4-8(工频磁场)300A/m(16.7Hz,50Hz,0Hz)
IEC61000-4-9(脉冲磁场) 300A/m
IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)
MTBF (平均故障间隔时间
时间 : 350000h

品质保证

5年



有关详细信息,请在“相关下载”中查看数据表
