10/100M自适应快速以太网SFP光纤收发器系列

产品特性

*光口使用热插拔式SFP模块

1. 内置2端口高效交换内核，支持下列功能:

- 不进行地址检查和CRC校验，可通过全部数据包(该功能可选)；
- 支持改进型快速帧转发模式，降低延迟；
- 支持纯收发器模式，数据转发延迟极低；
- 支持半双工全双工流量控制； - 带宽控制；
- 可转发1600字节长的管理数据包；
- 可选转发模式。

2. 支持100Base-FX光纤传输标准，可与其他产品互连；
3. 内置128Kb 数据缓存RAM；
4. 支持平行线交叉线自动切换；
5. 支持LFP(Link fault pass through)功能；
6. 支持远端故障诊断功能(可选)；
7. 支持LED诊断功能(link/activity, full/half, 10/100M)
8. 内置看门狗可监控数据交换状态错误；
9. 支持EEPROM存储器配置(可选)；
10.最远传输距离可达到120公里；
11.内、外置电源的独立式收发器、插卡式收发器、十四槽和十六槽机箱，配置灵活；
12.双电源容错机箱，热插拔模块，高可靠性；

产品协议

IEEE802.3 以太网标准
IEEE802.3u 快速以太网标准

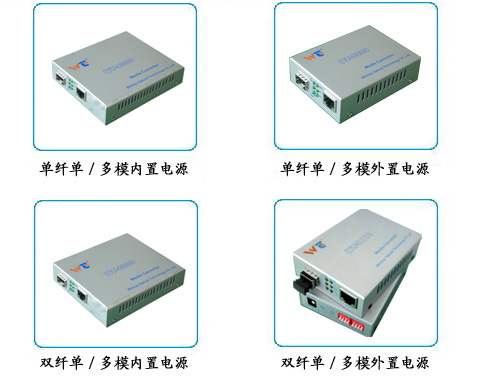

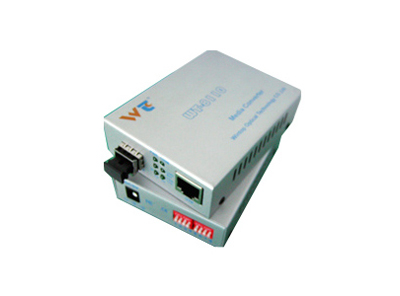

产品图片



产品分类

1.本类产品按外形结构可分为：桌面型内、外置电源独立式光纤收发器、插卡式光纤收发器、机架式光纤收发器；
2.本类产品按使用光纤数量可分为：单纤收发器和双纤收发器；
3.本类产品按使用光纤类型可分为：多模收发器和单模收发器；
4.本类别产品传输速率为：1000M自适应。
5.外置收发器可与十四槽机箱配套使用；插卡式收发器可与十六槽机箱配套使用。

拨码开关设置说明



开关功能说明：向上拨功能允许，向下拨功能禁止


表 5.1 拨码开关功能说明

指示灯状态说明

表6.1 光纤收发器指示灯说明

安装与连接

1．光纤收发器一般成对使用。典型的连接如下图所示： <![endif]>
2．双绞线的连接方式：
通过电口直接相连，收发器支持MDI/MDIX功能，双绞线类型不限。
3．光纤接口的连接必须注意单模、多模匹配。一端收发器的发射口（TX）连接另一端收发器的接收口（RX）。光纤接口的主要类型为SC、ST、FC等。如果是单纤收发器则只有一个光口同时为TX和RX。

适用光缆：

多模光缆：50/125、62.5/125、100/140um

单模光缆：8.3/125、8.7/125、9/125、10/125um

4．首先确认设备的输入额定电压是220V还是-48V，然后接通对应的电源后，如PWR亮，表示供电正常。
