型号: 单多模转换器


我公司提供155M、622M、1.25G不同速率的设备 最大限度的满足运营商的需求。光纤模式转换器适应于速率为155M/622M/1.25G的单模/多模光纤数据传输网中。经过转换/放大后光信号的最远传输距离可达120公里。该设备可以和包括Etherent,Token Ring,PABX,OC1/OC...

产品描述 技术参数 应用方案 相关下载 相关产品

外观说明

前面板视图



模式转换器有4个指示灯:

PWR:

指示灯亮表示电源接通,供电正常

FIBERA:

指示灯亮表示单模光纤接收口连接正确,单模光接收强度足够时该指示灯亮;该灯不亮时,通讯连接不上

FIBERB:

指示灯亮表示多模光纤接收口连接正确,多模光接收强度足够时该指示灯亮;该灯不亮时,通讯连接不上

FiberA:(单模光接口)接入单模光纤

FiberB:(多模光接口)接入多模光纤

安装

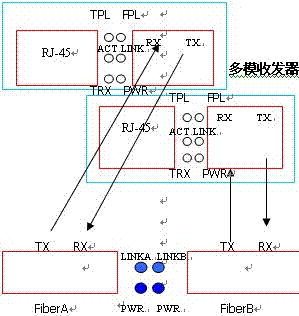

请参照安装示意图1-1

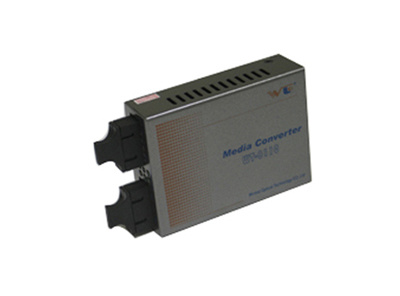

产品图片

标签:   光纤收发器

技术参数

标准协议:

模式转换模块与ATM/Sonet,FDDI,快速以太网,以太网和Taken Ring协议和缆线标准兼容,支持从10Mbps以太网到OC3(155Mbps)的任何传输速度。

连接器:

光纤接口均为SC接口

LED 指示灯:PWRX2、FIBERA、FIBERB

工作模式:全双工模式

外置电源:DC 5V/1A开关电源

环境温度:0℃至70℃

相对湿度:5% 至 90%

外置外形尺寸:26mm(H) ×70mm(W) ×90mm(D)

光波长:

单模:1300 nm、1310nm、1550 nm多模:1300 nm、850nm

光纤连接参数

传输光纤:

多模:50/125, 62.5/125 or 100/140μm

单模:8.3/125, 8.7/125, 9/125 or 10/125μm

传输距离:

多模超过:2km.

单模超过2~ 80Km根据客户需要,可以超过100Km。

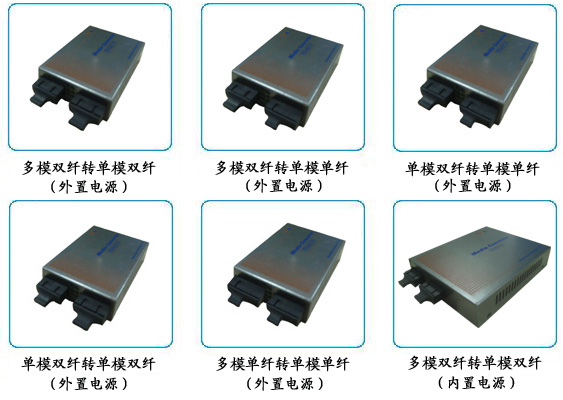

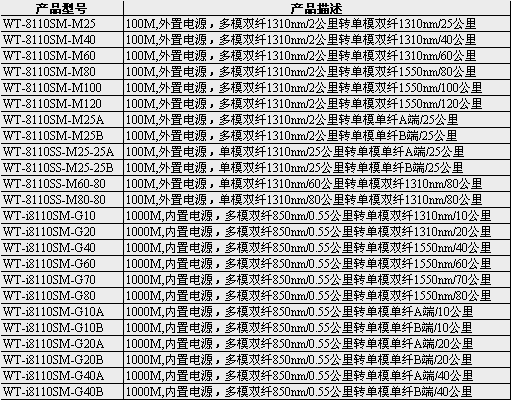

模式转换器产品列表

我公司根据在电信行业多年的服务经验推出了一系列适合电信应用的“光-电-光”有源光纤模式转换器。其具体类型包括:
        1)波长转换器——提供1310nm<——>1550nm、1310nm<——>850nm、850nm<——>1550nm之间的光波转换及放大,此种设备也可以用来做有源光放大器。
        2)模式转换器——提供850nm、1310nm多模光信号与1310nm、1550nm单模光信号的转换,此种设备也可以用来做有源光放大器。
        3)“单纤-双纤”转换器——提供各种模式(单/多模)、各种波长(850nm/1310nm/1550nm)的双光纤信号与波分复用的单光纤信号之间的转换,其中单光纤信号又可细分为780nm/850nm的多模光信号与1310nm/1550nm的单模光信号。
        我公司提供155M、622M、1.25G不同速率的设备 最大限度的满足运营商的需求。光纤模式转换器适应于速率为155M/622M/1.25G的单模/多模光纤数据传输网中。经过转换/放大后光信号的最远传输距离可达120公里。该设备可以和包括Etherent,Token Ring,PABX,OC1/OC3,ATM,FDDI和SONET在内的绝大多数通讯技术兼容。
