安防厂区监控系统

一、概述

方案设计的监控系统是一套数字化、集中与分布相结合的高清视频监控系统，系统具有智能化、高效率特点，系统采用网络传输、存储、控制及显示，主要由前端摄像机设备、数字视频编解码器、系统管理服务器、视频录像管理服务器，用户工作站、视频显示设备、控制键盘、数字化视频存储设备、独立安防网络、相关应用软件以及其它传输、辅助类设备组成。

视频监控系统针对部分摄像机监视的重点、对特定场景的画面实现诸如对象运动行为分析，并通过网络上传相应的报警信息，实现场景智能化检测。

二、系统需求

u 视频监控（包括电视墙），实现720P或1080P高清图像质量；

u 全网内设备的远程状态监控及集中管理功能；

u 构建全数字网络视频监控系统，建设数字化监控中心；

u 用户登录权限管理，授权与安全认证；

u 海量视频数据存储及检索；

u 全网内报警信息管理，与视频监控联动；

u 基于电子地图的视频与报警监控；

u 系统具备高可管理性、高可扩展性、易维护易升级

三、解决方案

方案介绍

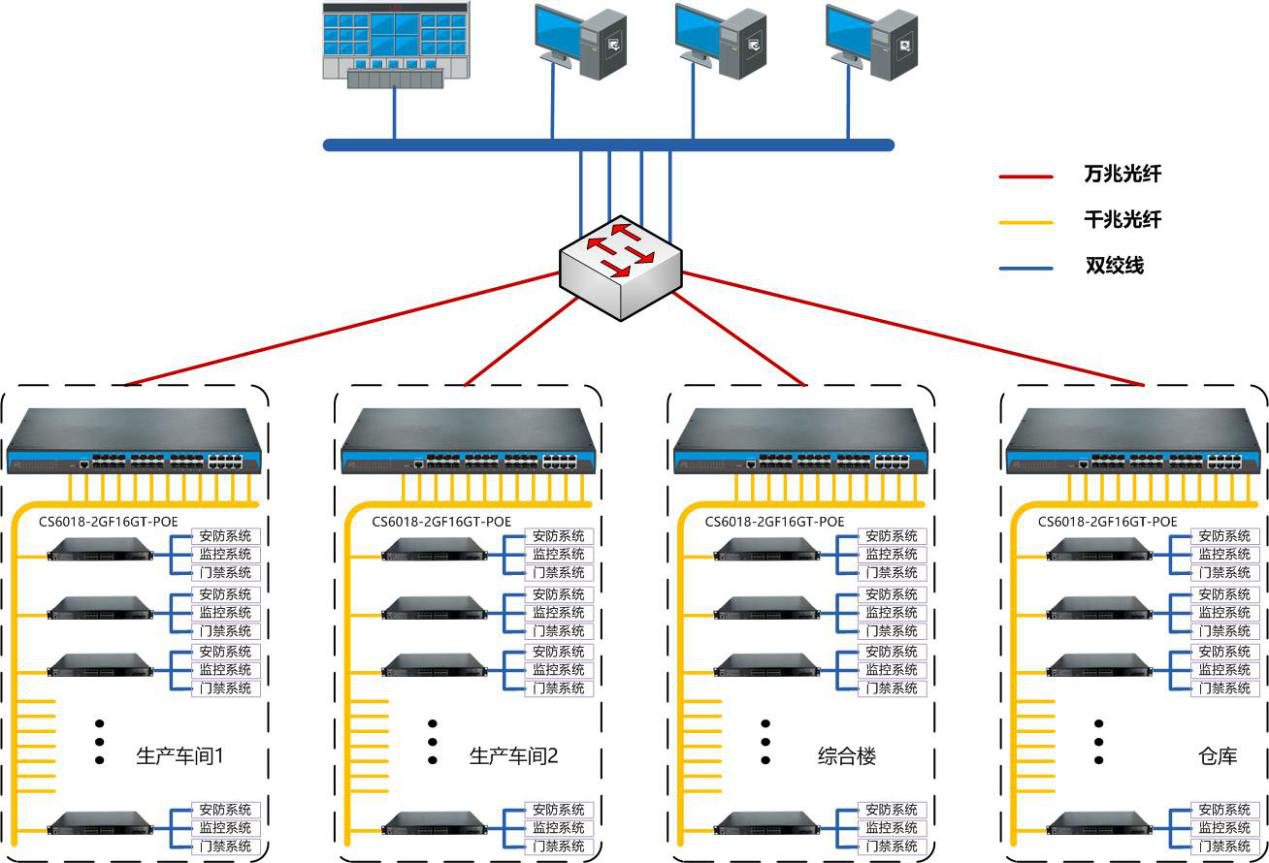

监控室通过使用安防专用网络硬件设备，部署三层万兆交换机，使用典型的星型结构，如图所示，通过光纤联至中心机房核心交换机。

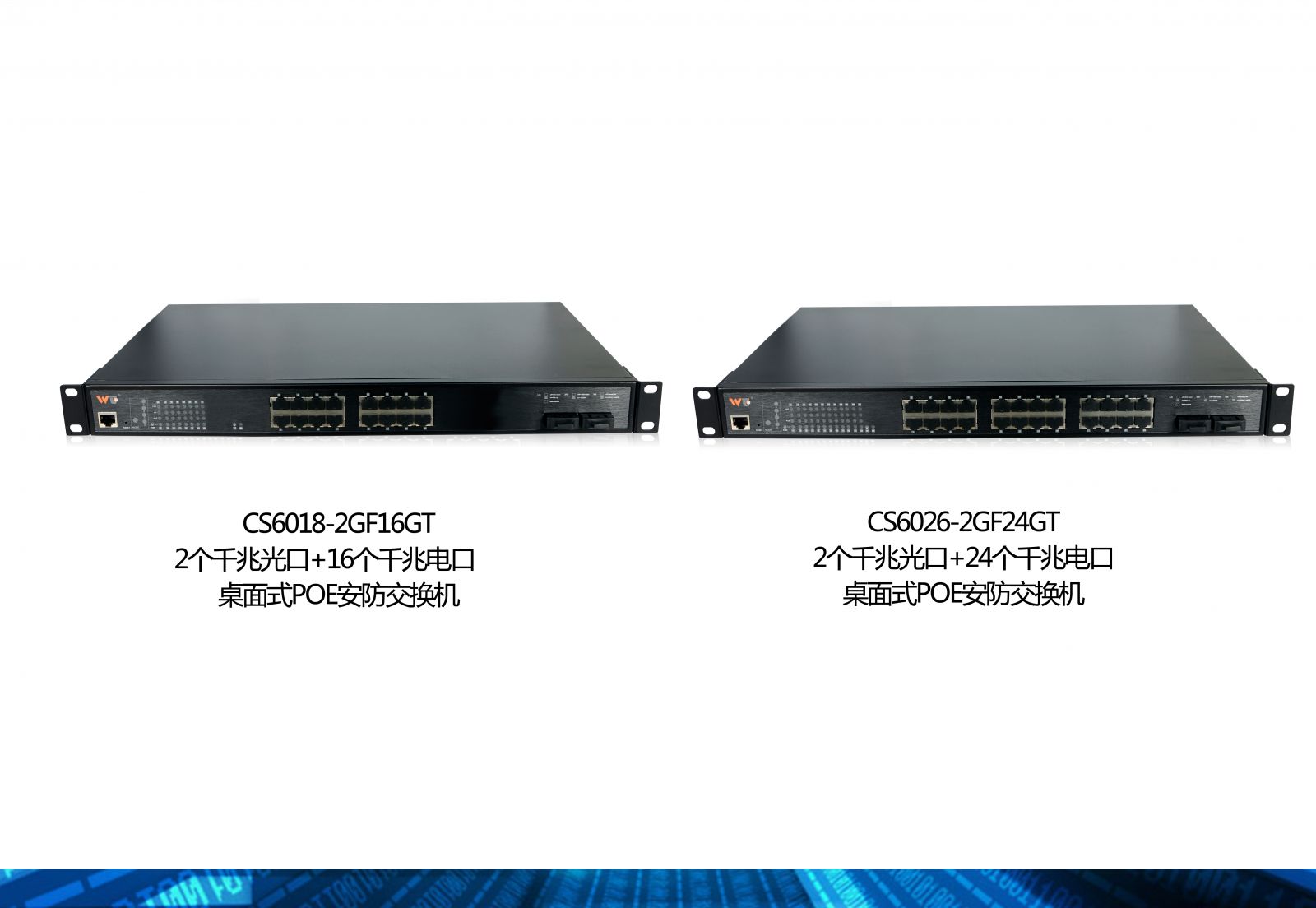

生产车间1、生产车间2、综合楼、仓库分别放置1台二层接入交换机，交换机端口至少满足1个万兆口、16个SFP光口和8个10/100/1000M电口。通过千兆SFP光口连接前端POE交换机。

各弱电机房及外围周界监控点位400个左右，生产车间一129个监控点、生产车间二150个监控点、、综合管理楼26个监控点、仓库77个监控点、周界50个监控点，各监控区POE交换机还需接入就近门禁系统设备和安防系统设备。

网络中接入监控系统、门禁系统、安防系统，避免各系统数据相互之间有影响，要求网络交换机划分VLAN独立通信。

四、产品优势

1、千兆带宽画面无延时

2、主流视频超大帧传输

3、光纤远距离传输抗干扰强

4、POE交换机支持AF、AT标准
