三层交换机37/57系列RSTP环网配置

来源：源拓光电发布日期：2025-02-28 09:51:18

一、Web界面配置

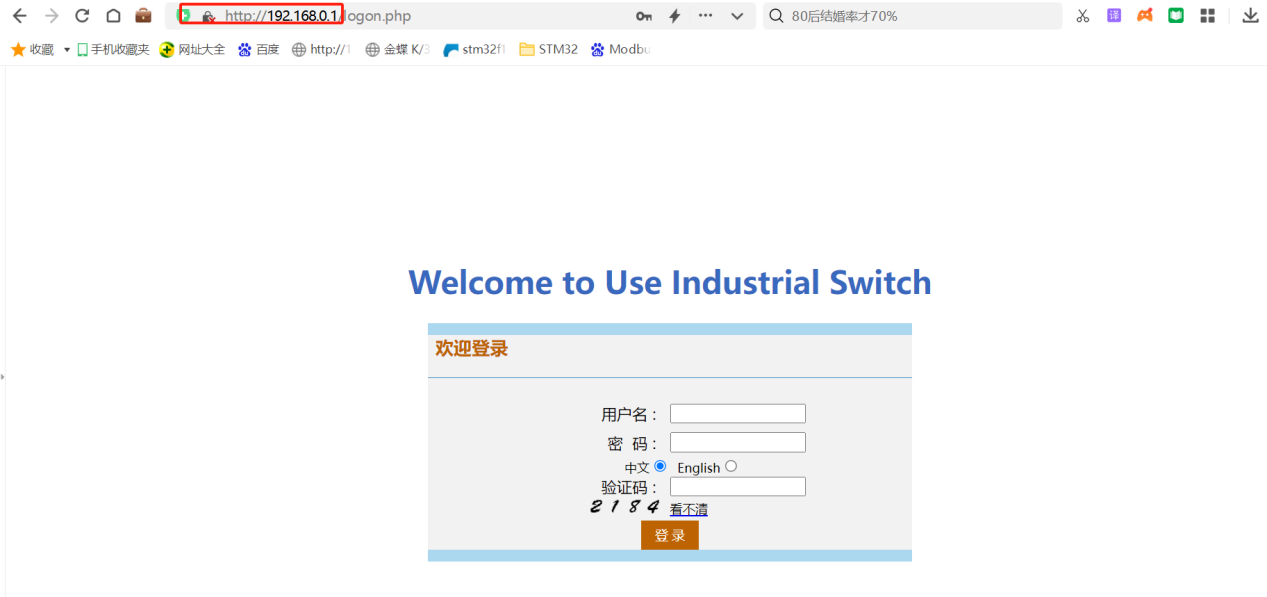

1.浏览器登入交换机

web页面：http://192.168.0.1，默认账号：admin，默认密码：admin

2.开启RSTP环网功能

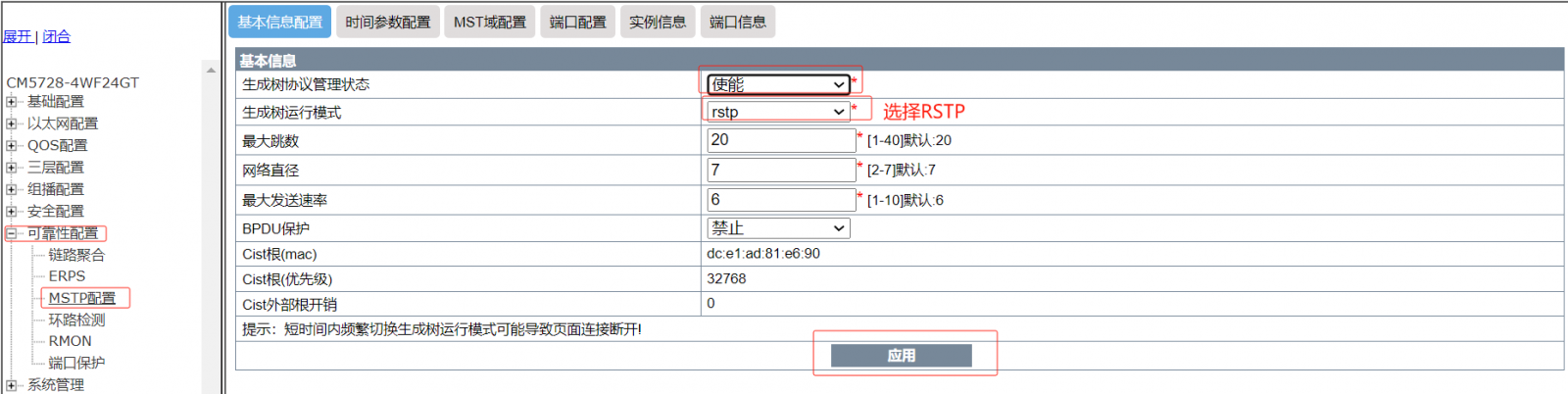

浏览器输入交换机IP登入管理页面，功能选项可靠性配置/MSTP配置/基本信息配置，生成树协议管理状态选择使能，生成树运行模式选择RSTP（默认为MSTP），点击应用。

使能-开启生成树

禁止-关闭生成树

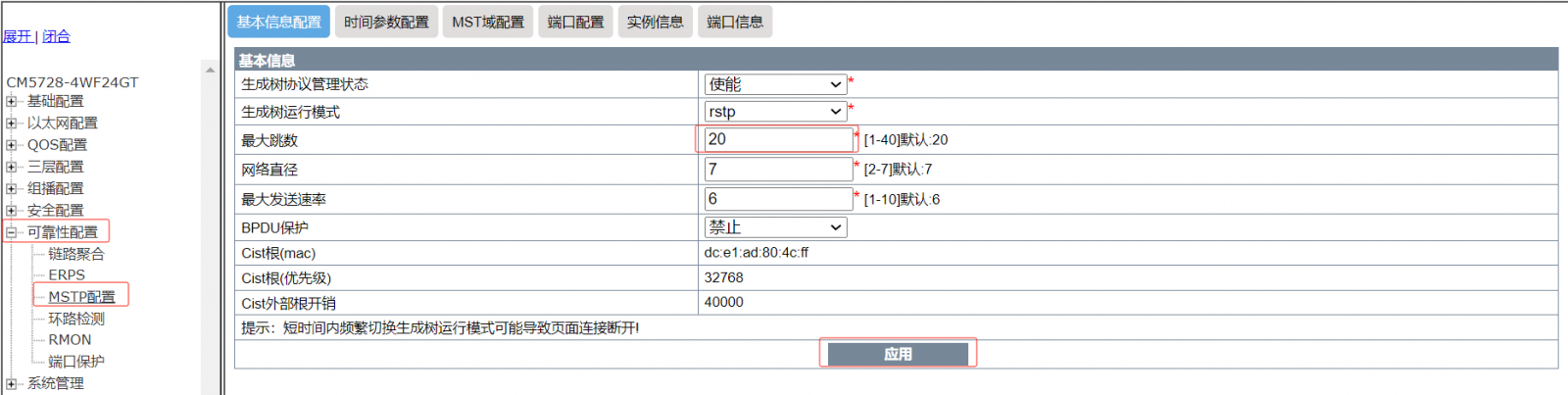

3.交换机RSTP环网数量设置

(1) RSTP环网20台设置

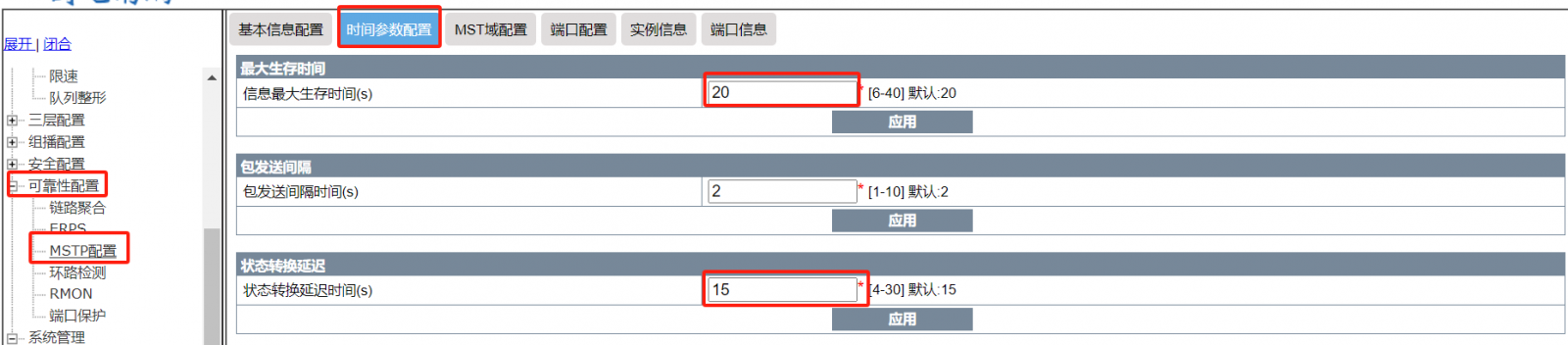

① 设置最大跳数为20，最大生存时间为20，状态转换延迟为15（默认配置）;

(2) RSTP环网40台设置

① 设置最大跳数为40，最大生存时间为40，状态转换延迟为30;

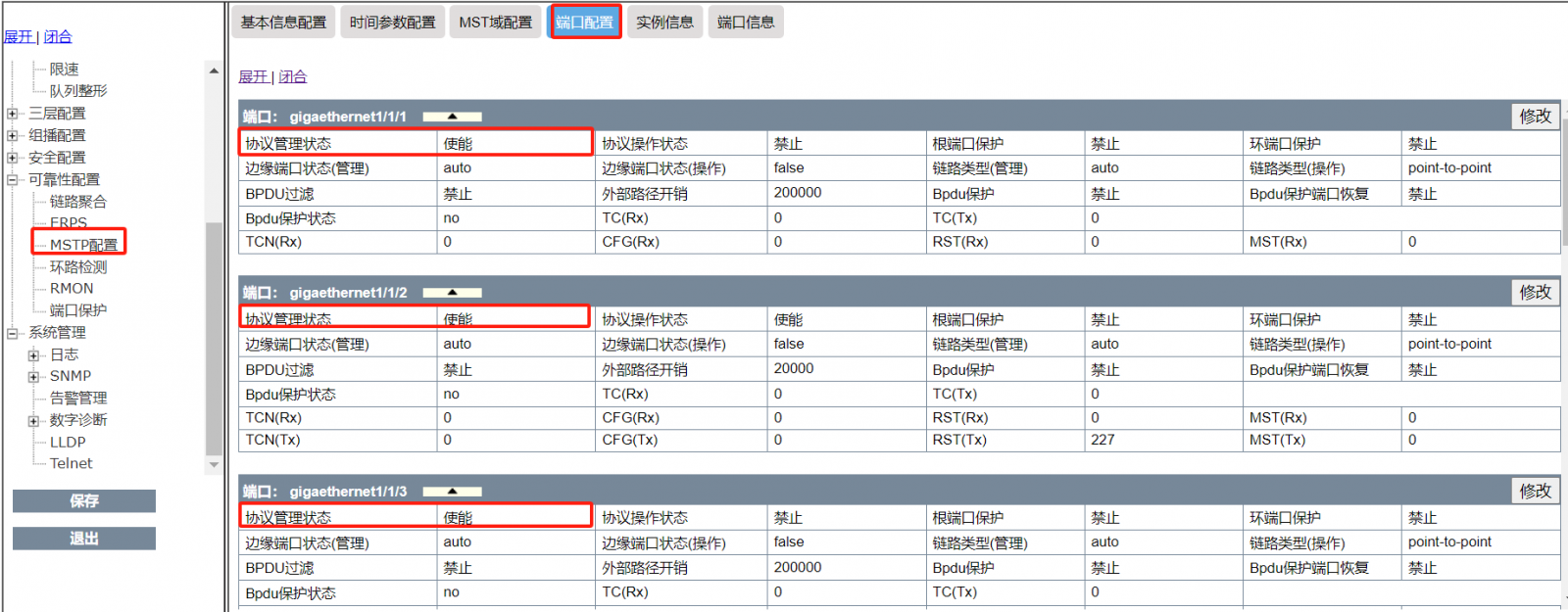

4.选择环网端口

交换机开启RSTP功能以后，端口全部启用RSTP功能。

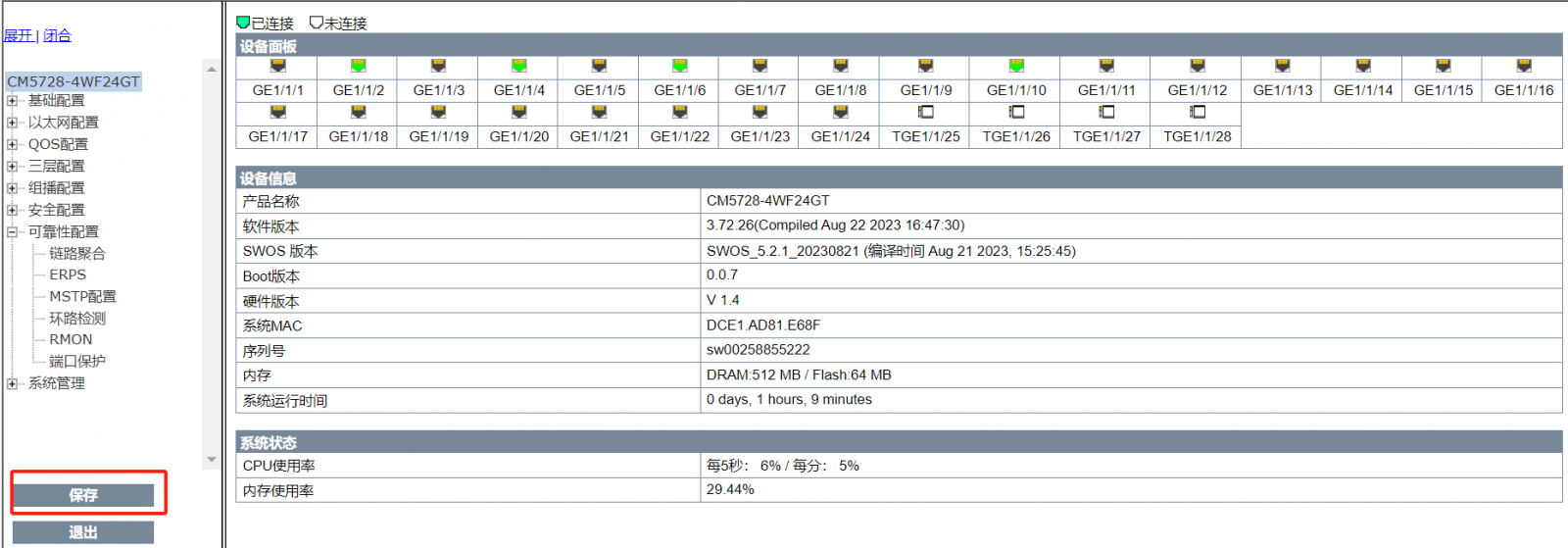

5.保存配置

1)配置完环网功能必需保存，否则交换机重启配置恢复默认；

2)点击保存按钮。

二、交换机根桥设置

1.什么情况下需要设置根桥-根交换机

1)单环状态下都可以不用设置根交换机；

2)多环状态下最好设置中心为根交换机（根桥），多环内只允许1台根交换机；

根交换机优先级：4096（只允许1台）

其它交换机优先级：32768（默认）

2.三层交换机根桥配置

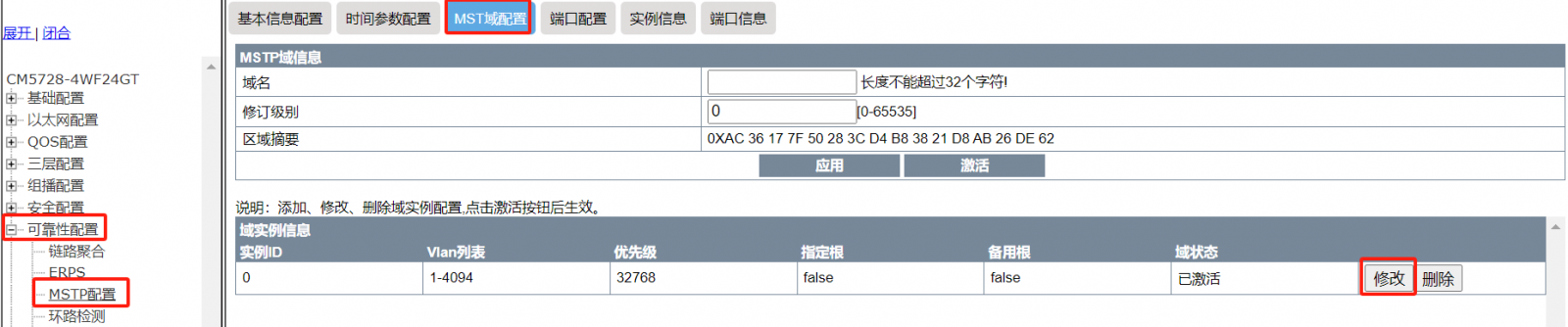

1)可靠性配置/MSTP配置/MST域配置/域实例信息，点击修改

2) 在域实例信息中选择修改优先级或开启指定根来设置根交换机

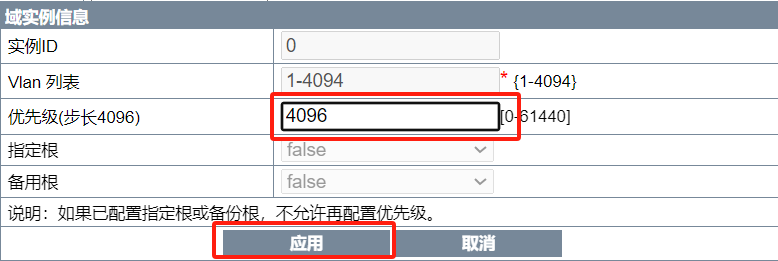

①　修改优先级设置根桥

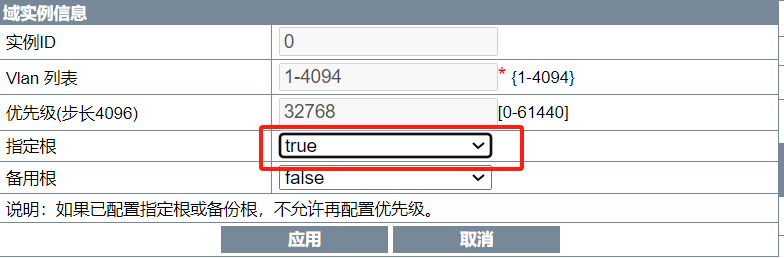

②　开启指定根功能设置根桥

 true：配置为根设备

 false：不配置为根设备

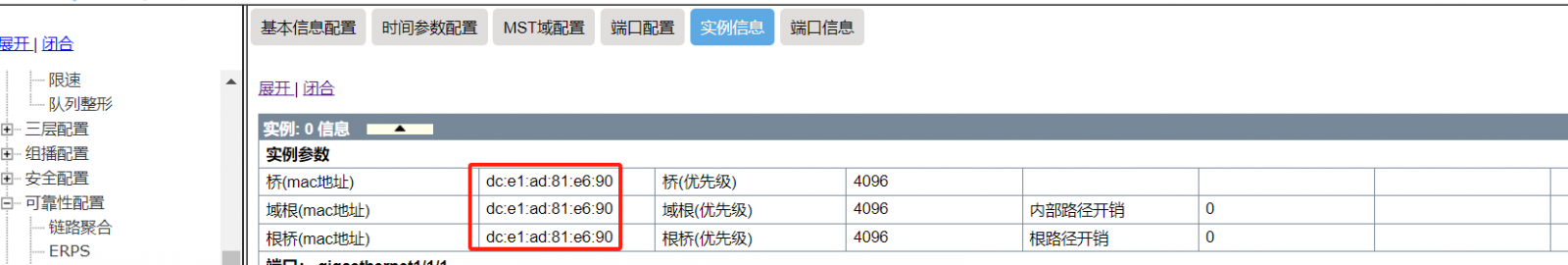

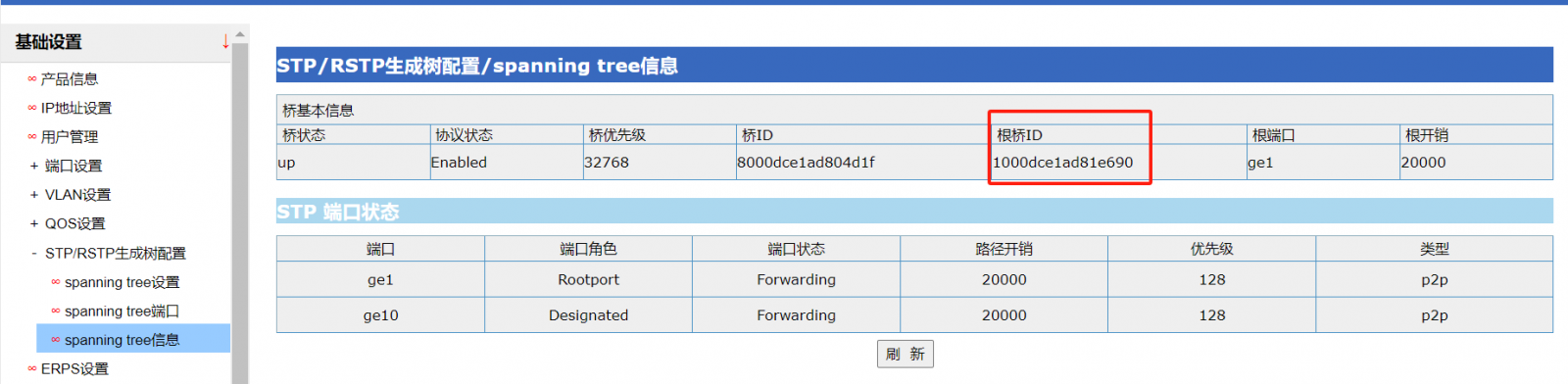

3.查看环网交换机学习状态

1)中心交换机学习根桥是自己MAC，桥MAC与根桥MAC一样；

2)环内其它交换机桥ID是自己MAC信息，根桥ID都是中心交换机桥MAC信息，多环内如果出现2个根桥ID，网络会出现广播风暴；

三、如何获取相邻交换机ip

1. 为什么要用lldp协议（邻居发现协议）

1) 交换机在配置过程中经常有漏配置或配置后未保存，导致重启后交换机恢复默认，同时也导致环网运行一段时间出现风暴等问题；

2) 技术工程师为了配置交换机功能，跑到每个交换机安装点位进行配置，很浪费时间；

3) 工业交换机现场光纤连接都正常情况下，工程师可以在机房远程配置每台交换机，最大程度利用交换机的每个功能减少工作量，提升运维技能，交换机默认是开启LLDP邻居发现协议，调试电脑连接中心机房内环网交换机，登入网页查找到LLDP协议，可以确认中心交换机光口连接下一台交换机ip等信息，以此类推登入每一台交换机都可以获取到下一台交换机ip，根据现场安装图可总结出每个点位交换机ip地址，并制作好交换机点位ip规划表；

4) CM5728默认关闭LLDP邻居发现协议；

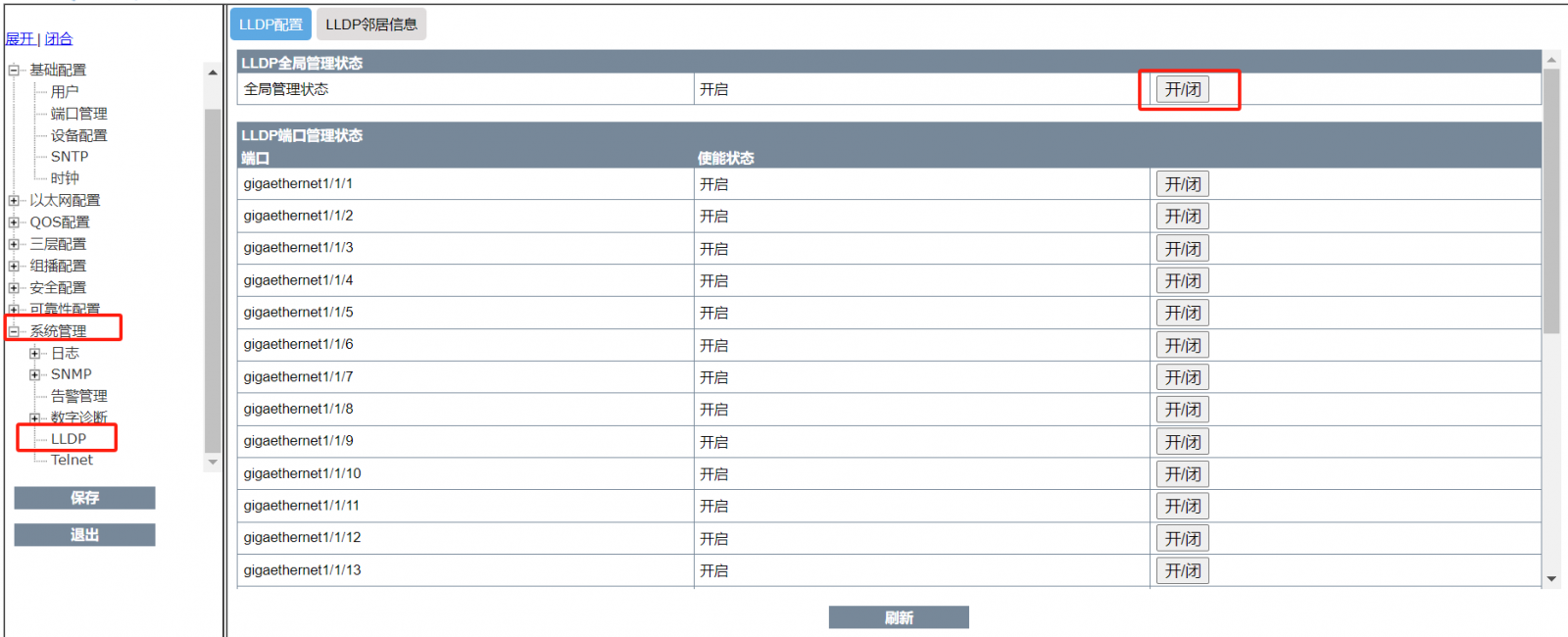

①　功能选项系统管理LLDPLLDP配置

②　点击LLDP全局管理状态的开/闭按键

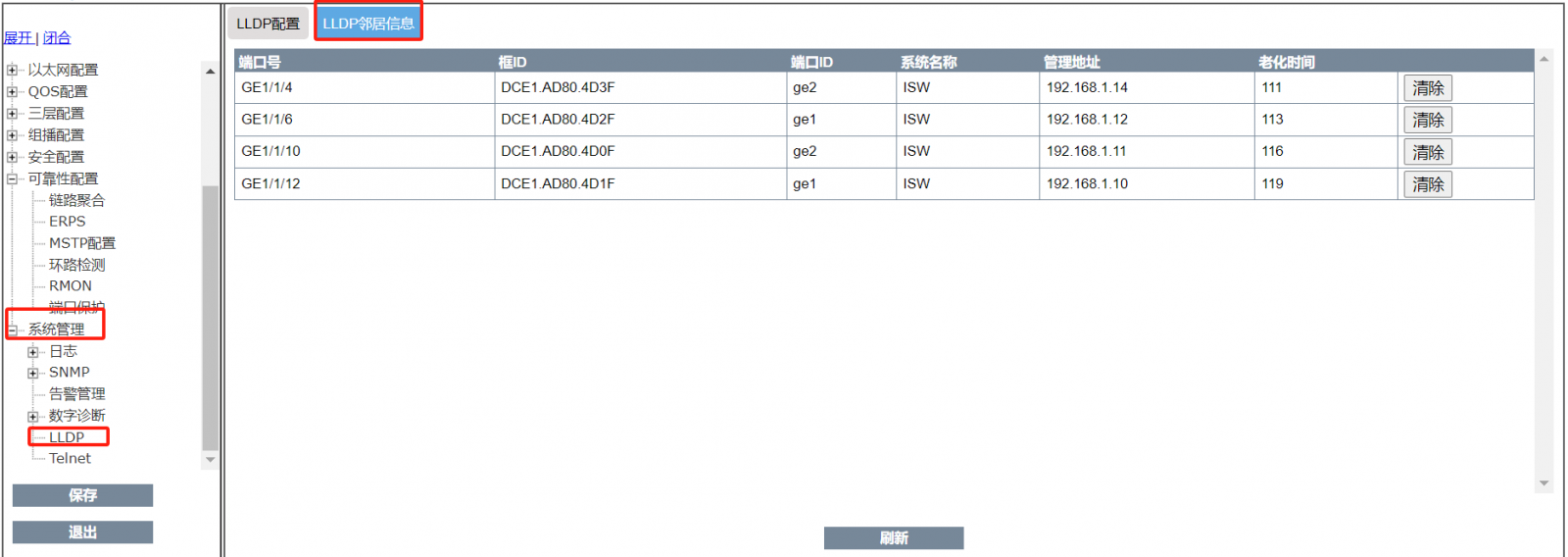

2.LLDP查看邻居信息

1)功能选项系统管理LLDPLLDP邻居信息

2)LLDP信息表内查看光口获取相邻交换机ip

a.ge1/1/4连接下台交换机ip-192.168.1.14

b.ge1/1/6连接下台交换机ip-192.168.1.12

c.ge1/1/10 连接下台交换机ip-192.168.1.11

d.ge1/1/12 连接下台交换机ip-192.168.1.10

四、命令行配置

1.Telnet命令行操作

1)Win+R输入CMD

2)C:Usersxxxxxx>telnet 192.168.0.1

Username:admin

Password:admin

Switch>en

Switch#config

Switch(config)#spanning-tree enable //开启全局生成树

Switch(config)#spanning-tree mode rstp //选择生成树模式为RSTP

2.RSTP环网40台设置

Switch(config)#spanning-tree max-age 40 //设置最大老化时间为40

Switch(config)#spanning-tree max-hops 40 //设置最大跳数为40

Switch#write //保存配置

Switch(config)#interface gigaethernet 1/1/1 //进入1/1/1端口

Switch(config-gigaethernet1/1/1)#spanning-tree disable //关闭1/1/1端口生成树功能

3.设置根桥交换机

1)Switch(config)#spanning-tree priority 4096 //设置根桥优先级为4096

2)Switch(config)#spanning-tree root primary //配置交换机为主根交换机
Switch(config)#no spanning-tree root //关闭指定根功能
