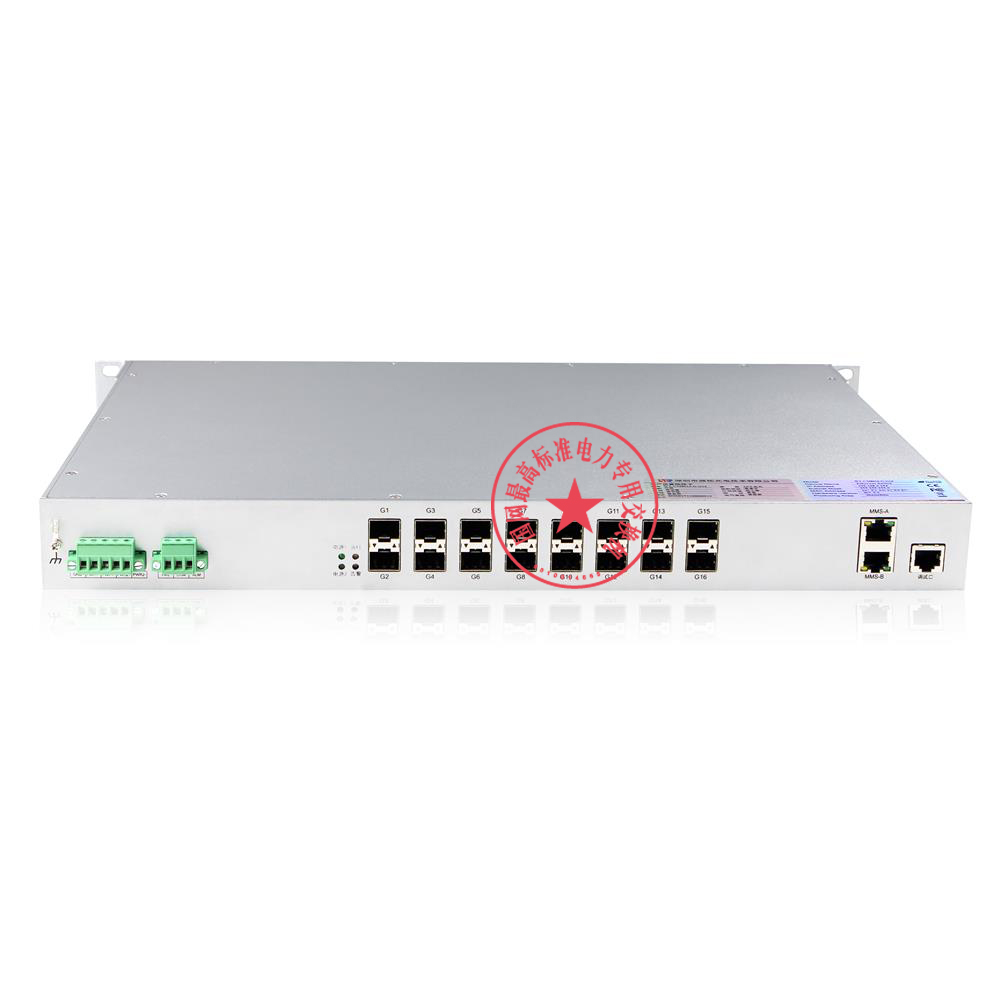

16口千兆变电站过程层工业级交换机

型号： YT-CM6016-G-G16

CM6016-G-G16是一款电力变电站专用管理型工业级以太网交换机，具备时钟同步和SV采样数据帧交换延时累加功能，提供16个千兆光口，采用无风扇、低功耗设计，具有IP40防护等级。具有-40 ~ 70℃的工作温度，支持先进的管理和安全特性，如IGMP snooping、IEEE 802.1Q VLAN、QoS、ACL、LLDP、端口镜像、SNMP、SNTP、防Dos等等，而用来冗余备份的Link Aggregation、EAPS和STP/RSTP则增加了网络的可靠性和可用性，同时具有详细清晰的日志记录信息。

立即咨询

产品描述技术参数应用方案相关下载相关产品

● 产品特点

• 提供16个千兆SFP光口

• 无风扇设计，IP40防护等级，抗冲击铝外壳

• 支持双电源冗余备份，适用电压范围AC/DC85～265V

• 工业4级EMC标准，-40 ~ 70℃的宽温工作范围

• 命令行（CLI）+WEB界面，可快速配置网管功能

• 支持配置EAPS和STP/RSTP环网保护

• SNMP V1/V2c/V3，支持WTNMS综合网络管理

• 支持goose和sv端口限速，电力优先报文传送

● 特色功能

• 支持变电站SV采样数据帧交换延时累加功能；

• 支持过滤多播流量的IGMP Snooping和GMRP；

• 支持2路继电器告警输出，支持电源、端口、温度告警；

• 支持带宽管理，确保网络稳定性；

• 支持变电站SNTP时钟同步协议

• QoS (IEEE 802.1p和DSCP) 提高数据传送确定性，增加网络稳定性；

• 支持静态链路聚合，最大化利用带宽；

• 支持端口镜像功能，便于在线调试；

• 支持两个独立的MMS通信端口，便于调试、配置、监控；

• 光口温度，电压，功耗监控统计。

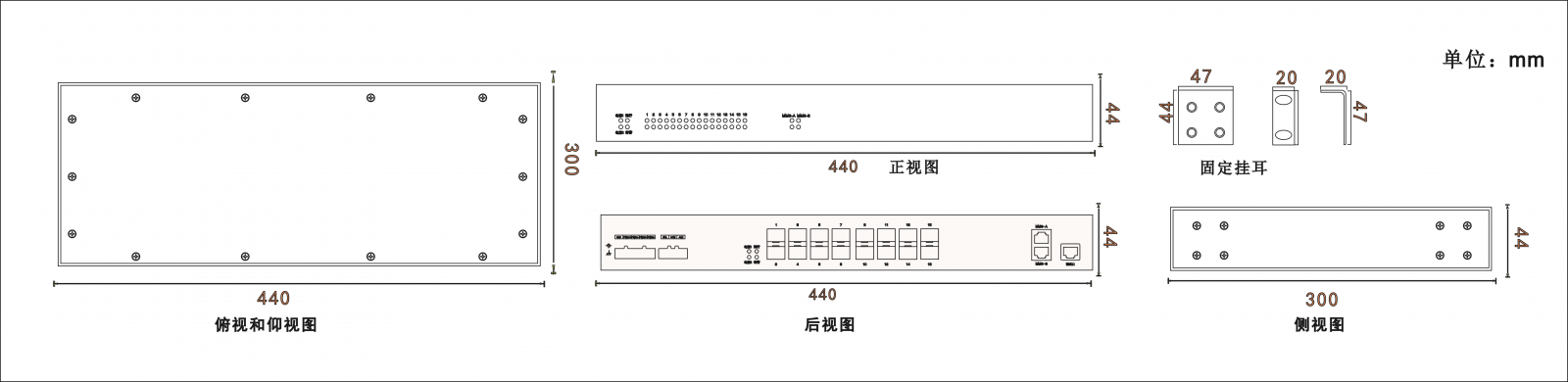

● 产品尺寸

● 订购信息

订单信息
YT-CM6016-G-G16	16个千兆SFP光口，电源特性：AC/DC85～265V

包装清单：

• 交换机一台

• 安装附件

• U盘一个，包含用户手册

• 保修卡

• 合格证

标签：电力行业工业交换机

● 技术参数

接口

串口 : RS-232 (接口类型：RJ45接口)

千兆光口 : 1000Mbps (接口类型：SFP插槽)

LED指示灯 :电源1，电源2，告警，运行，状态，异常

继电器 : 2路，电源一路，装置告警一路

支持标准

IEEE 802.3z 1000BaseFX

IEEE 802.3x Flow Control

IEEE 802.1D-2004 Spanning Tree Protocol

IEEE 802.1w Rapid STP

IEEE 802.1p Class of Service

IEEE 802.1Q VLAN Tagging

协议

IGMP Snooping, SNMPv1/v2c/v3, TFTP, SNTP, HTTP,Telnet, Syslog,LLDP,NTP Server/Client,EAPS, EtherNet/IP, Modbus/TCP
MIB: MIB-II, BRIDGT MIB,以太网MIB,IF MIB

交换机属性

Qos队列 : 8 VLAN-ID范围 : 1-4094

背板带宽 : 32Gbps MAC地址表 : 16K

报文缓存大小 : 12Mbits

电源需求

输入电压: AC/DC85～265V

输入电流 : 最大0.3A

物理特性

外壳 : 超强散热性铝壳，IP40防护

尺寸 :440mm*300mm*44mm

重量 : 3100g

安装方式 : 机架式

工作环境

工作温度 : -40 ~ 70°C (-40~ 158°F)

储存温度 : -40 ~ 85°C (-40 ~ 185°F)

环境相对湿度 : 5 ~ 95% (非凝结)

行业标准和

认证

电磁干扰（EMI）: FCC Part 15/CISPR22（EN55022）：Class A

电磁敏感性（EMS）:

IEC61000-4-2(ESD) 4级，IEC 61000-4-3 (RS) 3级，IEC 61000-4-4 (EFT) 4级， IEC 61000-4-5(Surge) 4级，IEC 61000-4-6(CS) 3级

抗振动 : IEC 60068-2-6

抗冲击 : IEC 60068-2-27

自由下落 : IEC 60068-2-32

注：请上源拓官网查看最新的认证状态。

MTBF (平均故障间隔时间)

时间 : 500000 h

品质保证

5年

有关详细信息，请在“相关下载”中查看数据表
