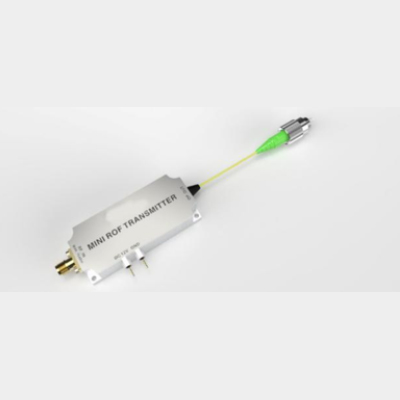

宽带小型化射频光模块

关键特性：

l  高达6GHz的带宽

l  小型化，结构紧凑，全金属化外壳

l  ‐25℃ to +65℃ 应用范围

l  高无杂散动态范围

l  良好的频率响应

主要应用

l  WiMAX / 4G LTE

l  多点射频无线分配

l  远程天线位置拉远

l  GPS 分布

l  船上射频分配

l  卫星地面站

说明：

该模块是一款低成本高性能宽带光收发器，具有非常宽的动态范围，专为光载射频应用而设计。该模块提供高无杂散动态范围（SFDR），工作频率从500KHz到6GHz。

该模块用标准低反射的FC/APC光学连接器，RF接口用50欧姆SMA连接器。接收机采用高性能InGaAs光电二极管，发射机基于高线性光学隔离DFB激光器，工作波长为1.3或1.5μm。采用平均自动功率控制（AAPC），在整个工作温度范围内实现最佳光功率稳定性。

极限参数：

特性：

1. 典型的高频截止（HFC）为6000 MHz。对于更高的HFC，请联系工厂。

2. 典型的低频截止（LFC）为500KHz。对于更低的LFC，请联系工厂。

3. 测量和规定的光学损耗预算为0 dB，1米SMF28光纤

4. 最大链路增益是发射与接收端都加一级放大器

5. 0dBm总输出功率（双音测试）。

6. -25至+65℃。有关其它工作温度范围或扩展温度范围，请联系工厂。

7. 适合整个频带，但在1GHz下测量

连接头类型：

射频连接 = SMA 母头

光连接=FC/APC

电源接头= M2.5 穿芯电容

机械尺寸 mm

发射模块

接收模块

参数
