变电站过程层20端口管理型以太网交换机，带4个千兆光口，16个百兆光口
█ 提供4个千兆SFP光口，16个百兆SFP光口，2个运维电口，1个RS-232调试电口
█ 自然散热，IP40防护等级，-40 ~ 75℃的宽温
█ 支持双电源冗余备份，适用电压范围AC/DC85～265V
█ 电力级EMC标准，支持SV数据帧的交换延时累加
█ 命令行（CLI）+WEB界面，可快速配置网管功能
█ 遵循DL/T 860（IEC 61850）建模与通信方式
█ SNMP V1/V2c/V3，支持WTNMS综合网络管理
产品简介：

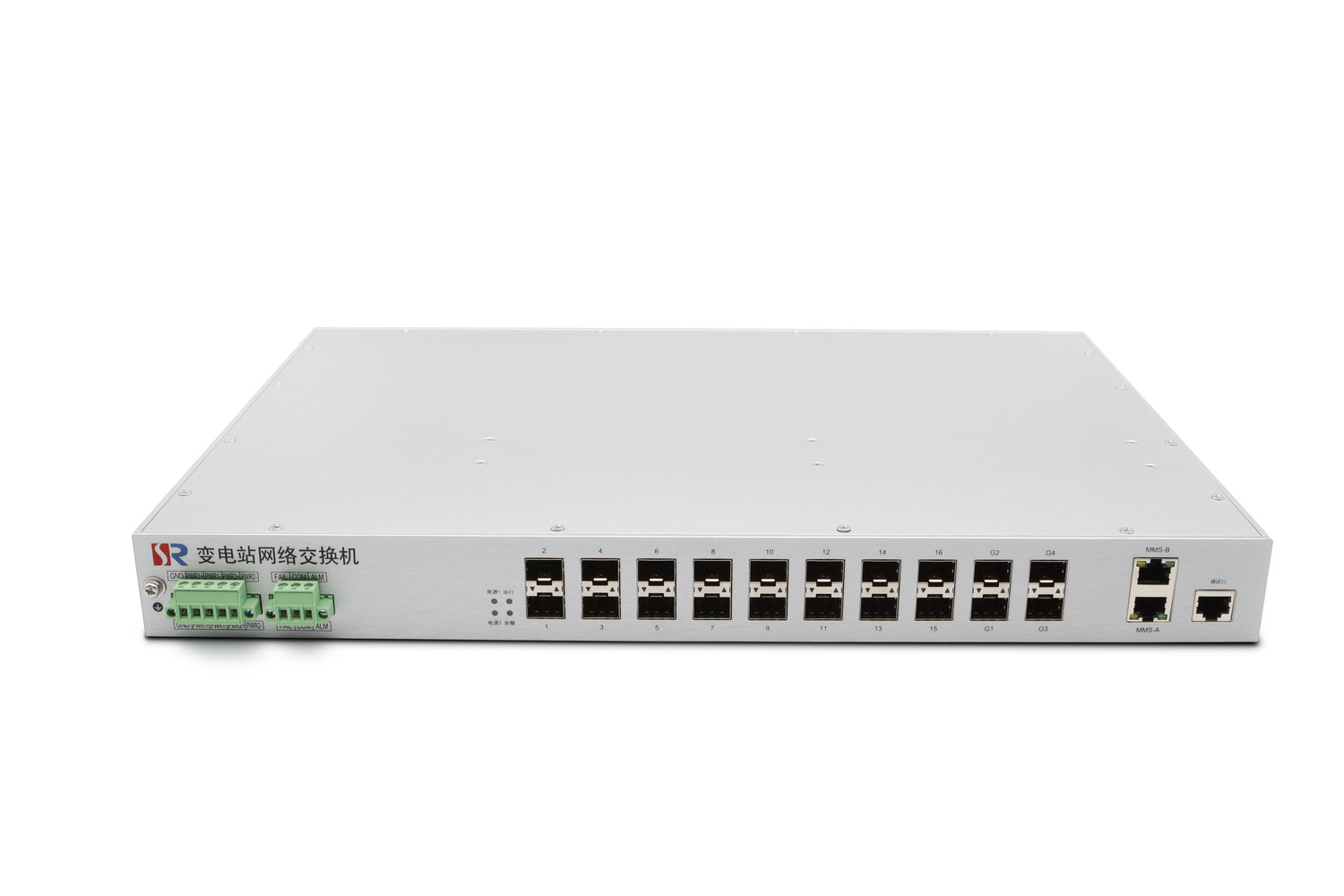

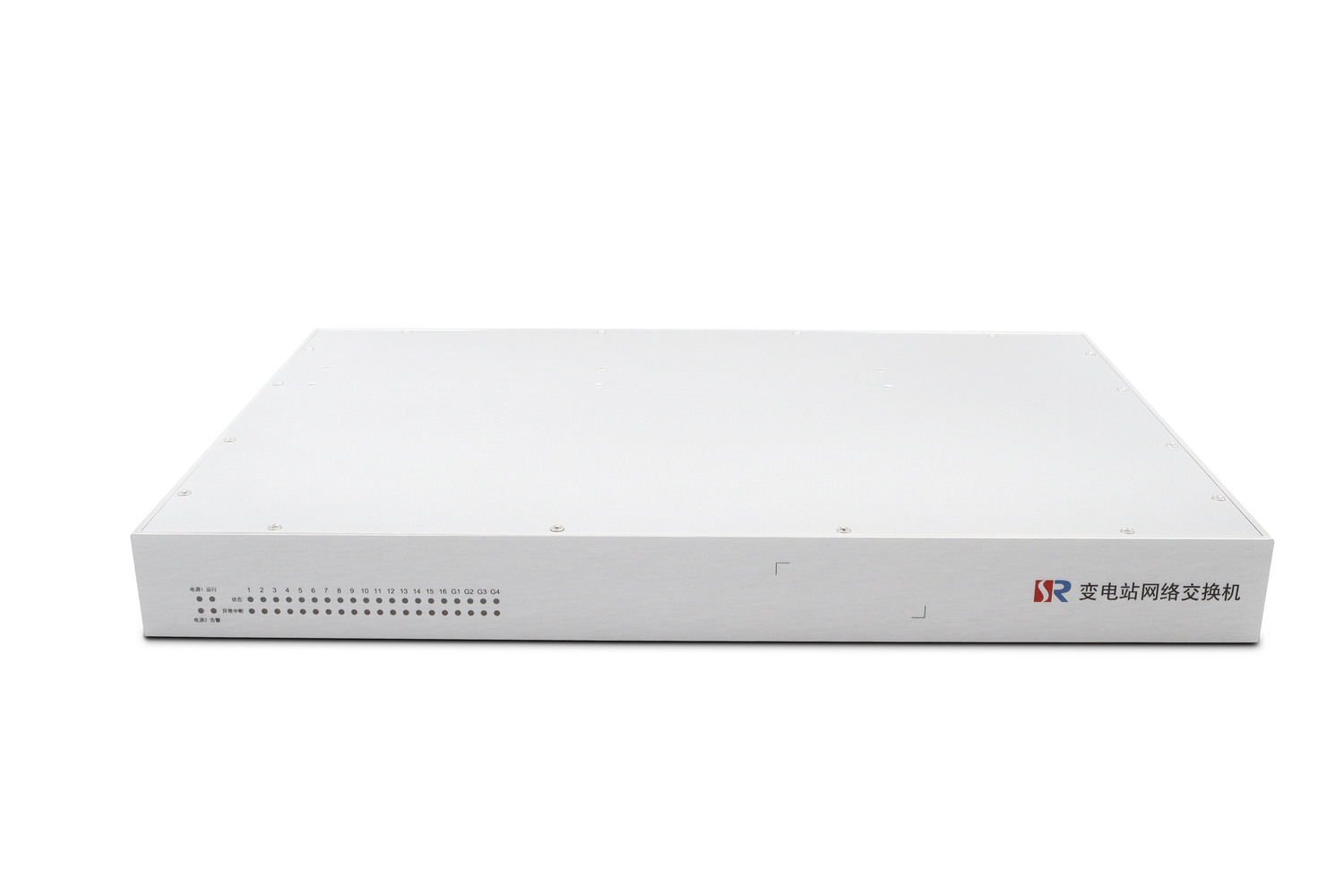

YT-CM6020-G-F16G4是一款管理型电力工业级以太网交换机，提供4个千兆光口，16个百兆光口，2个百兆运维电口。采用标准19英寸机箱，1U高度，IP40防护等级。适应-40 ~ 75℃的宽温工作范围，铝制外壳具有超强的坚固度和良好的导热性，专为严苛应用环境的网络通讯而设计，高EMI /EMS防护等级。支持超过2000条日志信息，且能自动循环覆盖。支持SNTP协议，支持基于NTP协议的服务器模式，实现时间同步管理
产品特点：
• 支持电力SV采样数据帧交换延时累加功能，准确度优于200ns；
• 支持基于组播mac地址的流量限速功能；
• 支持装置故障和装置告警两路硬接点输出；
• 支持针对SV&GOOSE报文的流量控制阈值设置；
• 提供MMS通信端口，具备对时和状态信息上送功能；
• 支持基于端口的单播MAC绑定功能；
• 支持广播风暴控制功能，且默认开启风暴抑制功能；
• 支持缺省修改电力报文（GOOSE、GSE、SV）优先级；
• 支持CSD离线配置；
支持标准
IEEE 802.3 10BaseT
IEEE 802.3u 100BaseTX
IEEE 802.3z 1000BaseLX 和 1000BaseSX
IEEE 802.3x Flow Control
IEEE 802.1d STP
IEEE 802.1w RSTP
IEEE 802.1p Class of Service
IEEE 802.1Q VLAN Tagging
协议
IGMP Snooping， GMRP，SNMPv1/v2c/v3，TFTP，SNTP，HTTP，Telnet， Syslog，LLDP，NTP Server/Client， EtherNet/IP， Modbus/TCP
MIB: MIB-II，BRIDGT MIB，以太网MIB，IF MIB
交换特性
Qos队列：8 VLAN-ID范围：1-4094
背板带宽：128Gbps MAC地址表：16K
报文缓存大小：12Mbits
接口
调试口：RS-232(接口类型：RJ45接口)
运维接口：100Mbps(MMS-A/MMS-B，接口类型：RJ45接口)
百兆光口：100Mbps (接口类型：SFP插槽)
千兆光口：1000Mbps (接口类型：SFP插槽)
LED指示灯：电源1，电源2，告警，运行，状态，速率，异常中断
继电器：2路，装置告警1路，装置故障1路
电源要求
输入电压：AC/DC85～265V
输入电流：最大0.5A
物理特性
外壳：铝壳，IP40防护
尺寸：440mm*300mm*44mm
重量：4.75Kg
安装方式：机架式
环境限制
工作温度：-40 ~ 75°C (-40~ 167°F)
储存温度：-40 ~ 85°C (-40 ~ 185°F)
环境相对湿度： 5 ~ 95% (非凝结)
标准和认证
GB/T 17626.2(ESD)4级，GB/T 17626.3(RS) 3级，GB/T 17626.4 (EFT) 4级，GB/T 17626.5(Surge) 4级，GB/T 17626.6(CS) 3级，GB/T 17626.8 3级，GB/T 17626.9 5级，GB/T 17626.10 3级，GB/T 17626.18 3级，GB/T 17626.16 3级，GB/T 17626.29 100ms%0，
抗振动： GB/T 15153.2-2000 位移幅值 7mm@2~9Hz，
加速度幅值 20mm@9~200Hz、15mm@200~500Hz
抗冲击： GB/T 15153.2-2000 时间11ms，加速度300m/s²
自由下落： GB/T 15153.2-2000 0.25m
MTBF (平均故障间隔时间)
时间 : 20000h
质保
品质保证 : 5年
