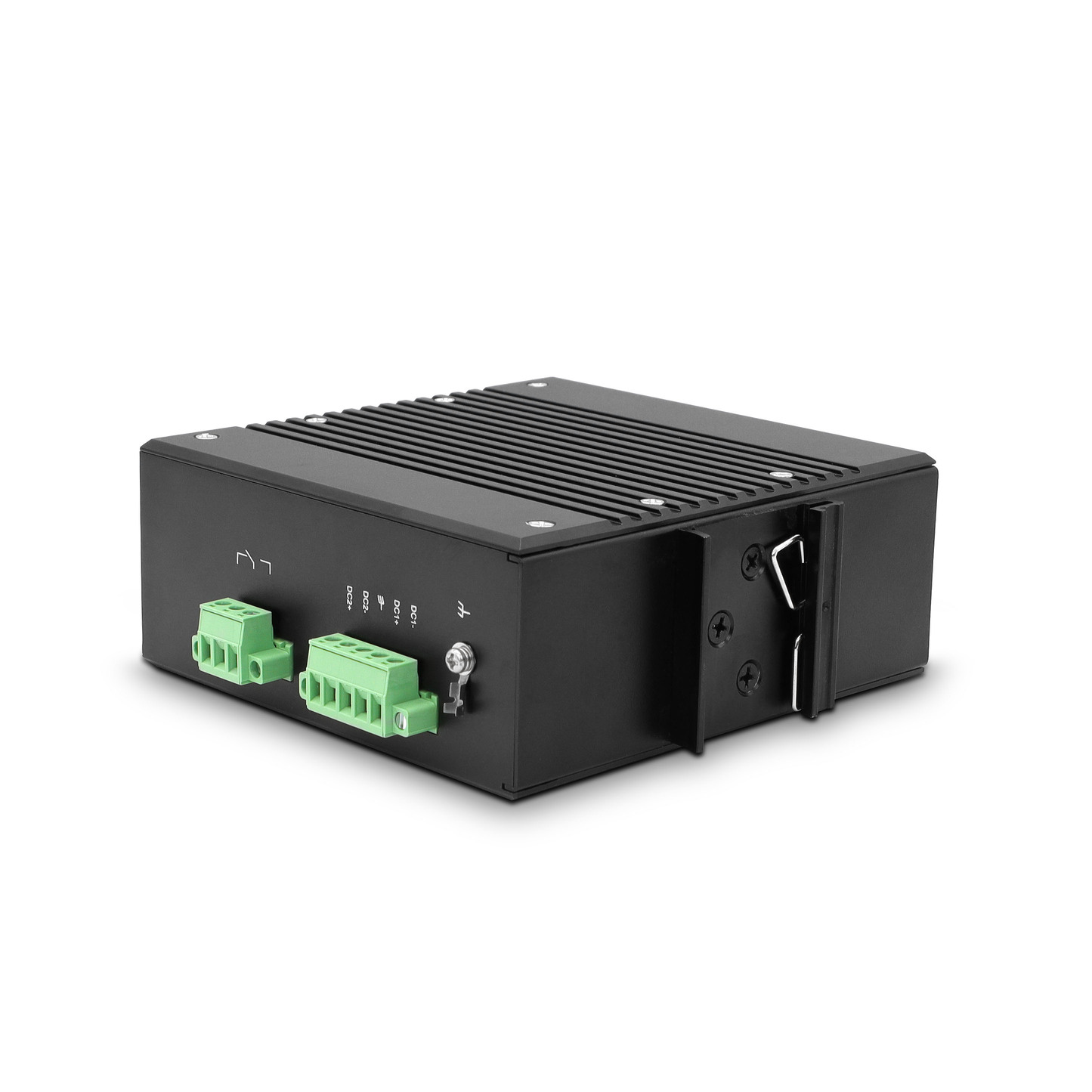

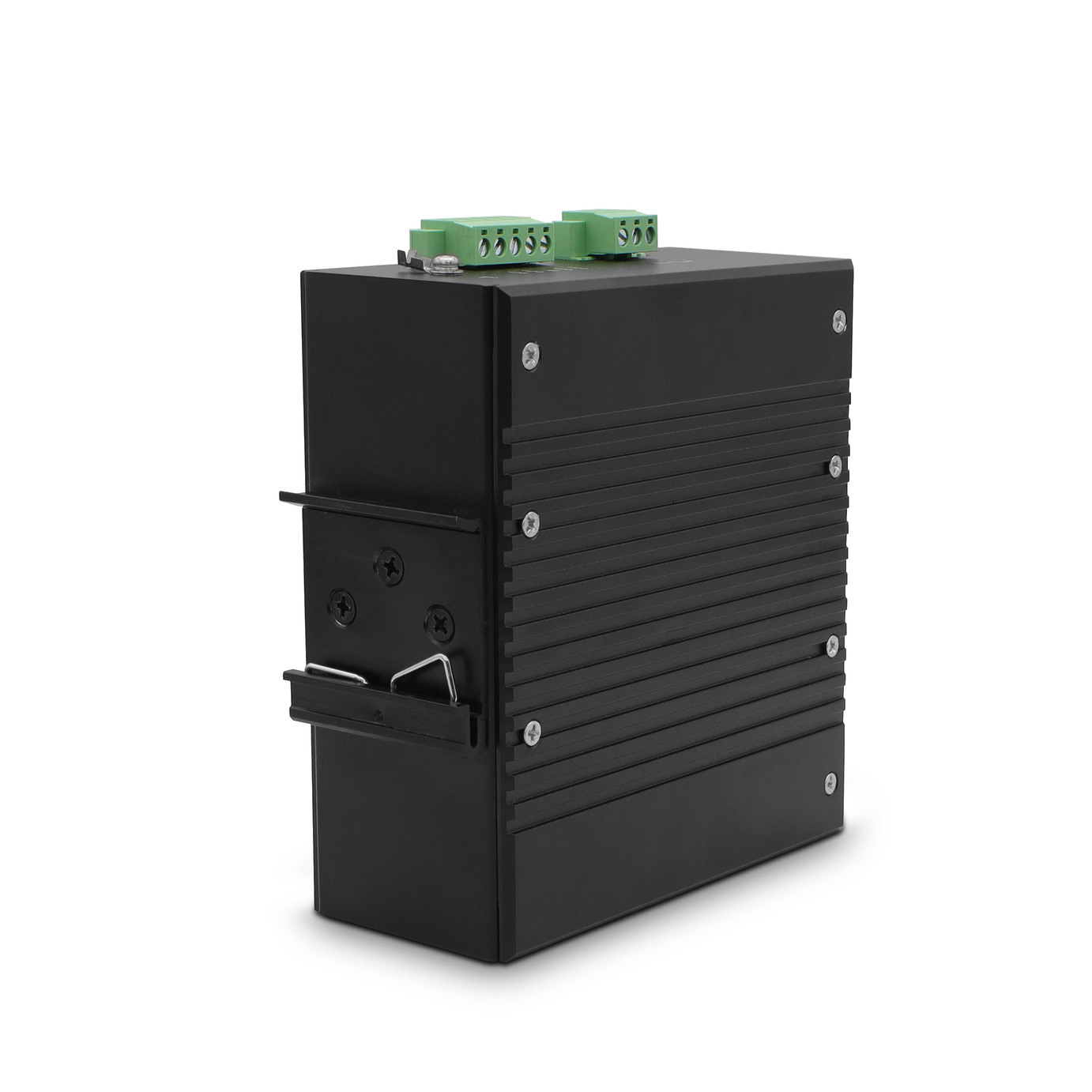

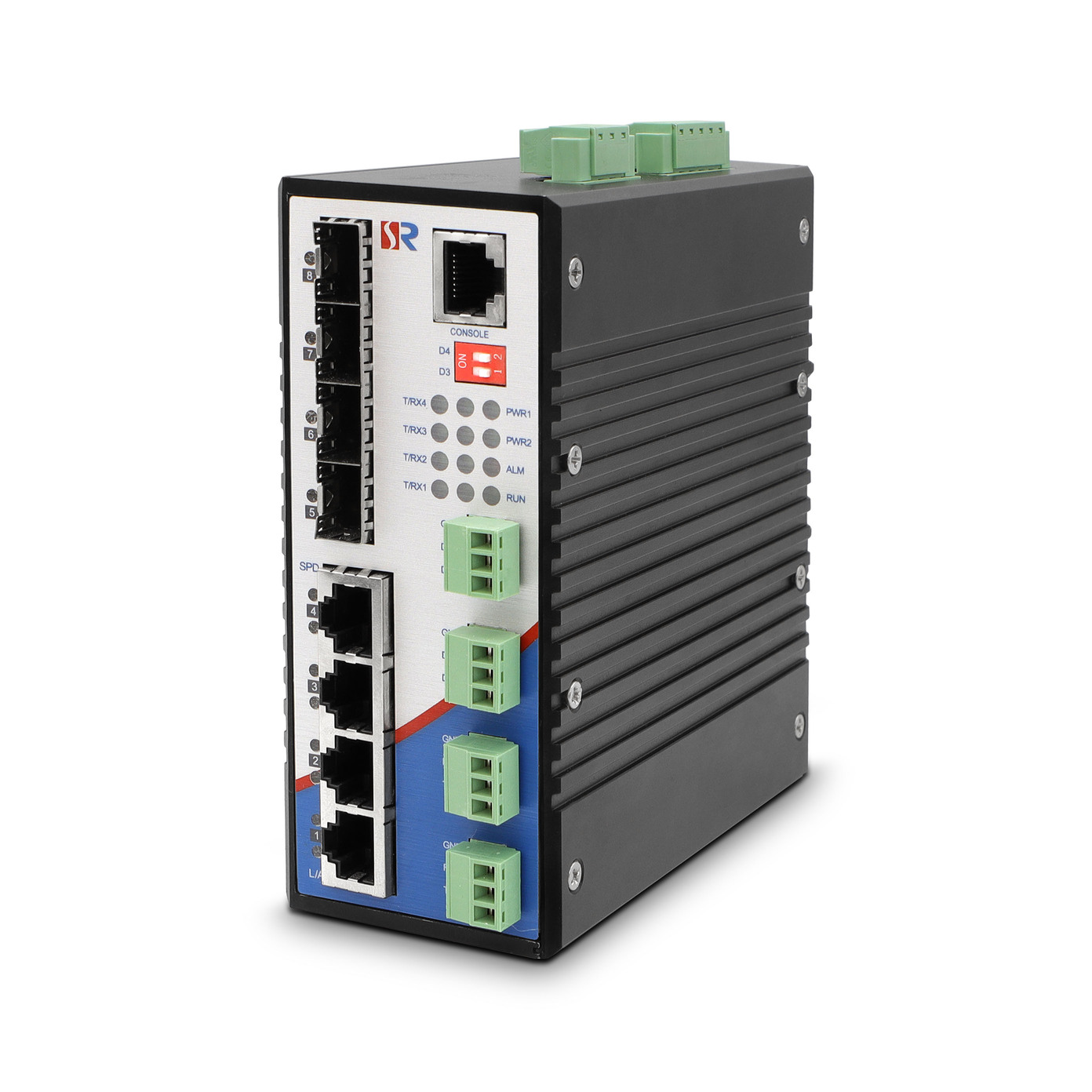

源拓RS608-4F4T-2DD2DS-P配网工业以太网交换机

型号： RS608-4F4T-2DD2DS-P

8端口导轨网管型工业以太网交换机，带4个百兆光口，4个百兆电口，4个RS485串口

立即咨询

产品描述技术参数应用方案相关下载相关产品

8端口导轨网管型工业以太网交换机，带4个百兆光口，4个百兆电口，4个RS485串口

█ 提供4个百兆光口，4个百兆电口,2个RS485串口，2个RS232串口

█ 无风扇设计，IP40防护等级，抗冲击铝壳

█ 支持双电源冗余备份输入，提高设备可靠性

█ EMC工业4级电磁兼容性标准

█ 命令行（CLI）+WEB界面，可快速配置网络功能

█ 支持WT-Ring（倒换时间<20ms）和STP/RSTP/MSTP环网保护

█ SNMP V1/V2c/V3，支持WTNMS综合网络管理

产品简介：

RS608-4F4T-2DD2DS-P是一款导轨式网管型工业级以太网交换机，提供4个百兆光口和4个百兆电口，采用无风扇、低功耗、工业4级设计，具有IP40防护等级。具有-40 ~ 85℃的工作温度，具有超强的坚固度，专为严苛应用环境的网络通讯而设计，高EMI/EMS防护能力，每个产品都已经通过100%的老化测试确保质量。支持先进的管理和安全特性，如IGMP snooping、IEEE 802.1Q VLAN、QoS、端口镜像、SNMP、RMON等等，用来冗余备份的Link Aggregation、WT- Ring、STP/RSTP/MSTP和ERPS则增加了网络的可靠性和可用性。另外自带2个RS485串口，2个RS232串口，支持和TCP/IP之间协议转化。实现TCP/IP网络到数据透明传输。

产品特点：

• 支持4K范围802.1Q VLAN；

• 支援过滤多播流量的IGMP Snooping，256个多播地址表项；

• 支持SSH远程安全管理配置，同一时刻支持5个用户登录；

• 支持拔线自动关闭端口功能，限制非法IPMAC地址接入交换机；

• QoS (IEEE 802.1p和DSCP) 提高数据传送确定性；

• RMON提供更有效的网络监控和预测能力；

• Port mirroring 功能协助线上排错；

• 支持ACL进行数据报文过滤；

标签：配网工业以太网交换机

支持标准

IEEE 802.3 10BaseT;IEEE 802.3u 100BaseFX和100BaseT

IEEE 802.3x 流控;IEEE 802.1d-2004 STP协议

IEEE 802.1w RSTP协议;IEEE 802.1s MSTP协议

IEEE 802.1p Cos;IEEE 802.1q VLAN

协议

IGMP Snooping,SNMPv1/v2c/v3,TFTP,NTP,SNTP, RMON, HTTP,HTTPS,SSH,Telnet,Syslog,LLDP,LACP,WT-Ring,STP,

RSTP,MSTP,ERPS,EEE

MIB: MIB-II, BRIDGE MIB, 以太网MIB,IF MIB

交换特性

Qos队列 : 8 VLAN范围 : 1-4096

背板带宽 : 1.6Gbps MAC地址表 : 8K

报文缓存大小 : 4Mbit

接口

调试口 : RS-232 (接口类型：RJ45)

百兆光口 : 100Mbps (接口类型：LC)

百兆电口 : 10/100Mbps自适应, Full/Half双工模式,支持MDI/MDI-X。

LED指示灯 : PWR1,PWR2,ALM,Link/Act,SPD,RUN,T/RX(1,2,3,4)

串口接口

2路RS485接口，2路RS232接口，采用工业接线端子接入

通讯参数

数据位：5、6、7和8 校验位：none、odd、Even

停止位：1、2 速率：1200bps~115200Kbps

电源要求

输入电压：冗余直流DC18~60V

物理特性

外壳 : 铝壳，IP40防护

尺寸 : 135mm*129mm*55mm

重量 : 850g

安装方式 : 导轨式

环境限制

工作温度 : -40 ~ 85°C (-40 ~ 185°F)

储存温度 : -40 ~ 85°C (-40 ~ 185°F)

环境相对湿度 : 5 ~ 95% (非凝结)

标准和认证

电磁干扰（EMI）: FCC Part 15/CISPR22（EN55022）：Class A

电磁敏感性（EMS）:

IEC61000-4-2(ESD) 4级，IEC 61000-4-3 (RS) 3级，IEC 61000-4-4 (EFT) 4级， IEC 61000-4-5(Surge) 4级，IEC 61000-4-6(CS) 3级

抗振动 : IEC 60068-2-6

抗冲击 : IEC 60068-2-27

自由下落 : IEC 60068-2-32

注：请上源拓官网查看最新的认证状态。

MTBF (平均故障间隔时间)

时间 : 500000 h

质保

品质保证 : 5年
