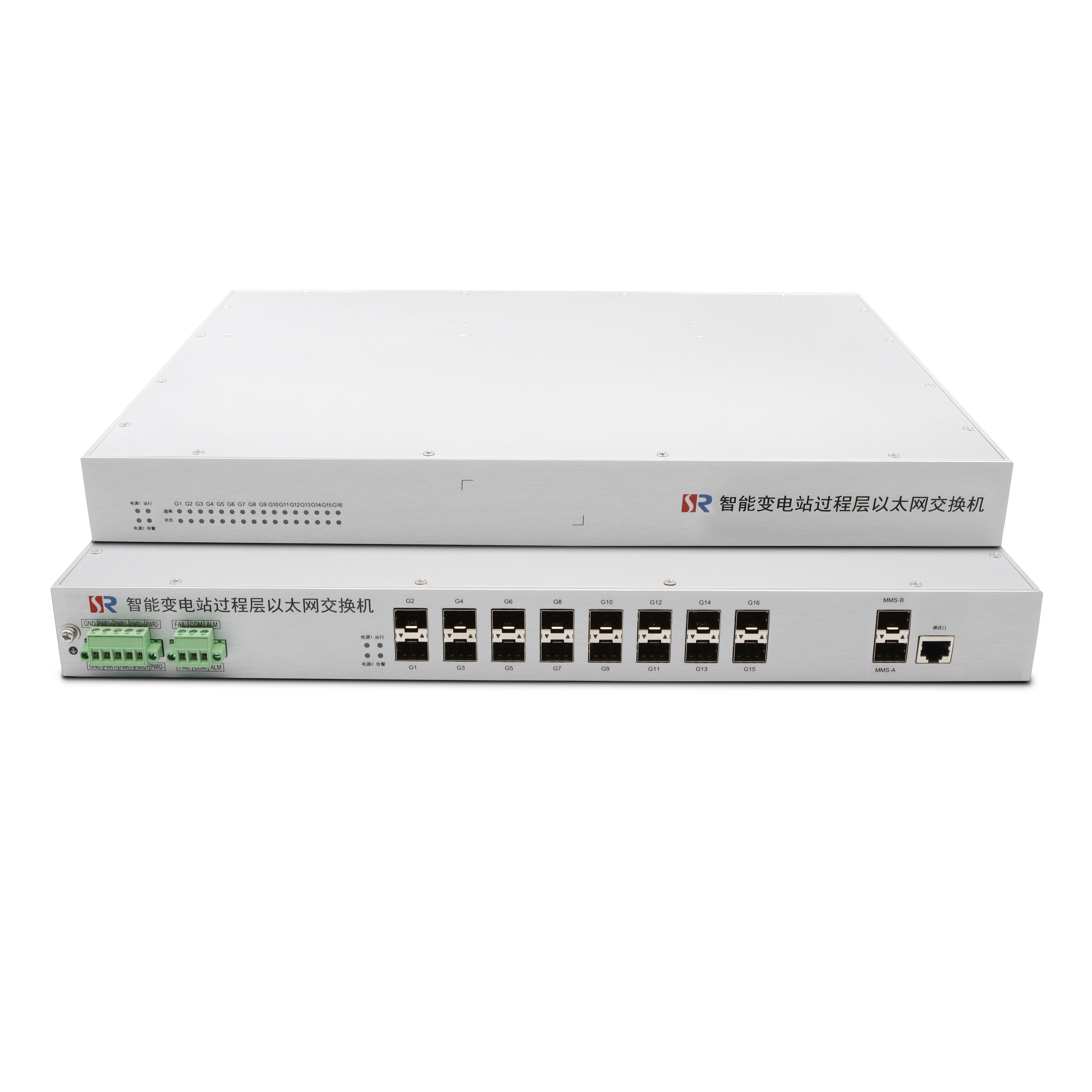

源拓CM-6016P3-N-G16变电站工业以太网交换机

 支持标准

IEEE 802.3 10BaseT

IEEE 802.3u 100BaseTX

IEEE 802.3z 1000BaseLX 和 1000BaseSX

IEEE 802.3x Flow Control

IEEE 802.1d STP

IEEE 802.1w RSTP

IEEE 802.1p Class of Service

IEEE 802.1Q VLAN Tagging

协议

IGMP Snooping， GMRP，SNMPv1/v2c/v3，TFTP，SNTP，HTTP，Telnet， Syslog，LLDP，NTP Server/Client， EtherNet/IP

MIB: MIB-II，BRIDGT MIB，以太网MIB，IF MIB

交换特性

Qos队列：8                     VLAN-ID范围：1-4094

背板带宽：128Gbps              MAC地址表：16K

缓存大小：12Mbit

接口

调试口：RS-232 (接口类型：RJ45接口)

运维接口：100Mbps(MMS-A/MMS-B，接口类型：SFP插槽)

千兆光口：1000Mbps (接口类型：SFP插槽)

LED指示灯：电源1，电源2，告警，运行，状态，速率，异常中断

继电器：2路，装置告警1路，装置故障1路

电源要求

输入电压：AC/DC85～265V

物理特性

外壳：铝壳，IP40防护

尺寸：440mm*300mm*44mm

重量：4.5Kg

安装方式：机架式

环境限制

工作温度：-40 ~ 75°C (-40~ 167°F)

储存温度：-40 ~ 85°C (-40 ~ 185°F)

环境相对湿度： 5 ~ 95% (非凝结)

标准和认证

GB/T 17626.2(ESD)4级，GB/T 17626.3(RS) 3级，GB/T 17626.4 (EFT)  4级，GB/T 17626.5(Surge) 4级，GB/T 17626.6(CS) 3级，GB/T 17626.8  3级，GB/T 17626.9  5级，GB/T 17626.10 3级，GB/T 17626.18 3级，GB/T 17626.16 3级，GB/T 17626.29  100ms%0，

抗振动： GB/T 15153.2-2000  位移幅值 7mm@2~9Hz，

加速度幅值 20mm@9~200Hz、15mm@200~500Hz

抗冲击： GB/T 15153.2-2000  时间11ms，加速度300m/s²

自由下落： GB/T 15153.2-2000  0.25m

MTBF (平均故障间隔时间)

时间 : 500000 h

质保

品质保证 : 5年
