1光8电以太网交换机

型号： DS109-1GF8E

DS109-1GF8E是一款9端口即插即用型以太网交换机，最大支持1个千兆光口和8个百兆电口

立即咨询

产品描述技术参数应用方案相关下载相关产品

DS109-1GF8E是一款即插即用型以太网交换机，最大支持1个千兆光口和8个百兆电口，采用无风扇、低功耗、工业4级设计，具有IP30防护等级。具有- 20 ~ 60℃的工作温度，具有超强的坚固度，能适应户外严苛环境，高EMI/EMC防护能力,每个产品都已经通过100 %的老化测试确保质量。该产品已广泛应用于对网络结构要求简单的以太网通信系统中。

● 产品特点

• 提供8个百兆电口，1个千兆光口

• 无风扇设计，IP30防护等级，抗冲击金属外壳

• 适用电压范围100~240V AC

• EMC工业4级电磁兼容性要求（防雷、静电、浪涌、群脉冲）

• 全端口6KV防雷

• 适用-20℃～60℃工作环境

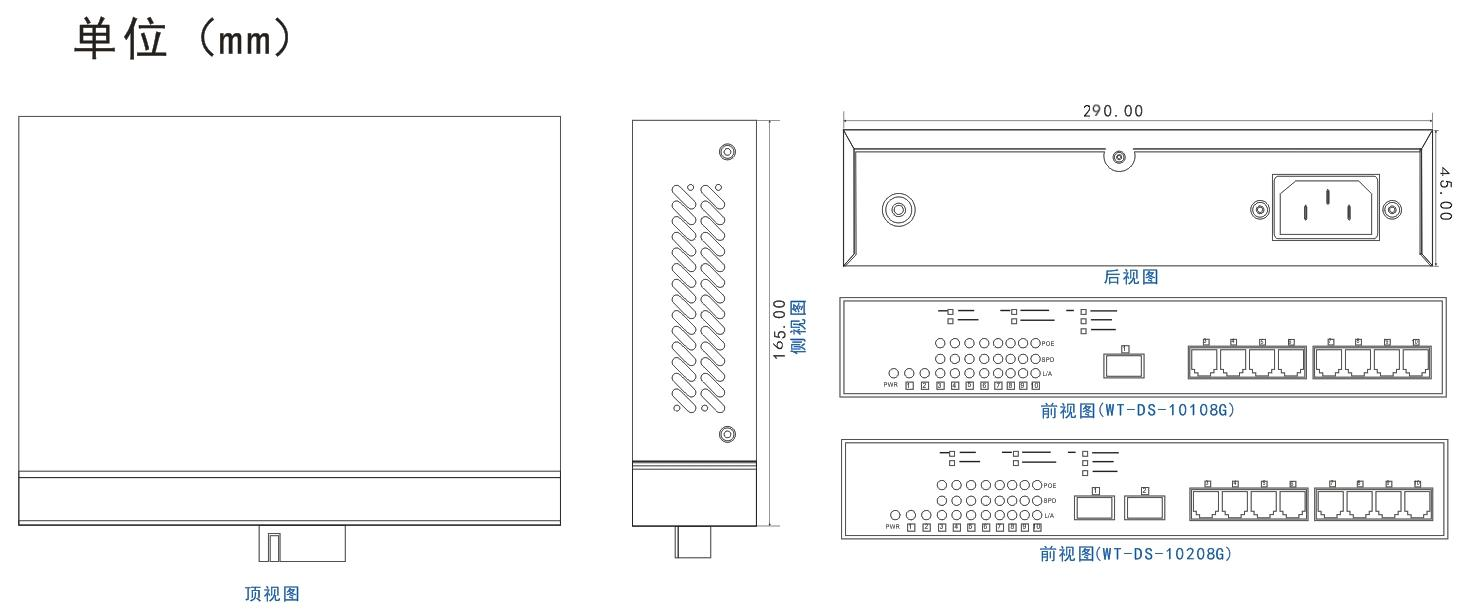

● 产品尺寸

● 订购信息

可选型号	接口类型
	10/100BaseT	10/100/1000BaseT	100BaseFX	1000BaseFX
			多模/单模
DS109-1GF8E-A1	8	-	-	1(SC/ST/FC or SFP slot)

包装清单：

• 以太网交换机

• AC电源线

• 安装附件

• 使用说明书

• 保修卡

• 合格证

标签： PoE交换机（百兆）

● 技术参数

接口

光口：1000Mbps （接口类型：SC/ST/FC或SFP插槽）

网口： 10/100Mbps自适应, Full/Half双工模式,支持 MDI/MDI-X

传输距离普通模式 0-100m

LED指示灯：PWR,Link/ACT，SPD

交换机属性

背板带宽：5.6Gbps

报文缓存大小：1Mbit

MAC地址表：8 K

超大帧率：10KB

包转发率：4.17Mpps

电源需求

输入电压：100 ~ 240V AC

输入电流：最大100mA

机械特性

外壳：IP30防护等级，金属外壳

尺寸：290mm*165mm*45mm 重量：1200g

安装方式：桌面式/壁挂式

工作环境

工作温度：-20 ~ 60℃ (-4 ~ 140 °F)

储存温度：-40 ~ 85 ℃ (-40 ~ 185 °F)

环境相对湿度：5 ~ 95% (非凝结)

行业标准

和认证

电磁干扰（EMI）:

FCC Part 15/CISPR22(EN55022) :CIass A

电磁敏感性（EMS）:

IEC61000-4-2 (ESD) 4级，IEC 61000-4-3 (RS) 3级，IEC 61000-4-4 (EFT) 4级， IEC 61000-4-5 (Surge) 4级，IEC 61000-4-6 (CS) 3级

抗震动： IEC60068-2-6

抗冲击：IEC60068-2-27

自由下落: IEC 60068 - 2 - 32

MTBF（平均故障间隔时间）： 500000 h

IEEE 802 . 3at POE+

IEEE 802 . 3 10 Base T

IEEE 802 . 3u 100 Base T

IEEE 802 . 3z 1000 Base FX

保修

品质保证：3年
