4光12电千兆以太网交换机

型号： DS1016-4GF12GE

DS1016-4GF12GE-AT是一款16端口以太网交换机，4个千兆光口，12个POE+千兆兆电口

立即咨询

产品描述技术参数应用方案相关下载相关产品

DS1016-4GF12GE-AT是一款即插即用型POE以太网供电交换机，最大支持4个千兆光口和12个千兆电口，采用无风扇、低功耗、工业4级设计，具有IP30防护等级。产品支持IEEE802.3at以太网供电标准，供电距离为100米，简单可靠的设计，采用先进的PoE节能芯片，无数据和电力传输时，接口自动转至节能状态，最大限度的降低功耗，降低运营成本。具有-20 ~ 60℃的工作温度，具有超强的坚固度，能适应户外严苛环境，高EMI/EMC防护能力,每个产品都已经通过100 %的老化测试确保质量。该产品已广泛应用于采用POE供电的以太网通信系统中。

● 产品特点

• 提供12个千兆电口，4个千兆光口

• 电口支持符合IEEE 802.3at标准的POE设备

• 适用电压范围100-240V AC

• EMC工业4级电磁兼容性要求（防雷、静电、浪涌、群脉冲）

• 全端口6KV防雷

• 适用-20℃～60℃工作环境

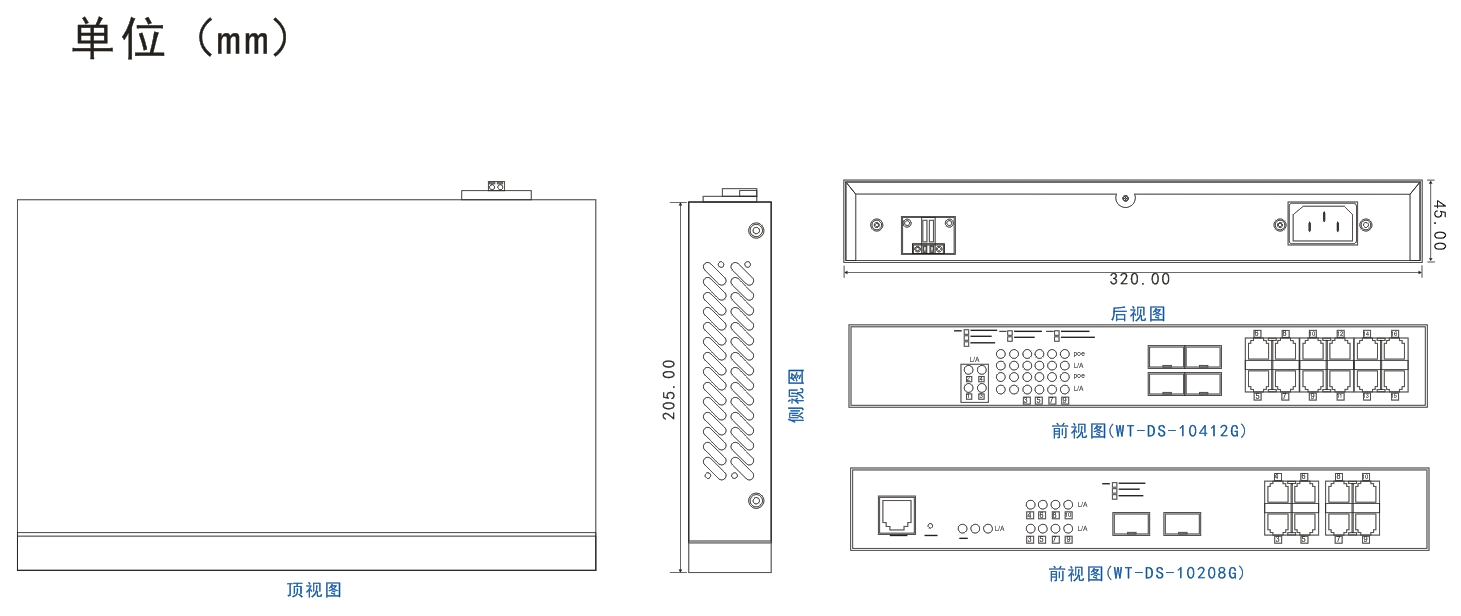

● 产品尺寸

● 订购信息

可选型号	接口类型
	10/100BaseT	10/100/1000BaseT	100BaseFX	1000BaseFX
			多模/单模
DS1016-4GF12GE-A1-AT EDS-P506A-4PoE-T	-	12（POE+）	-	4(SC/ST/FC or SFP slot)

包装清单：

• 以太网交换机

• AC电源线

• 安装附件

• 使用说明书

• 保修卡

• 合格证

标签： PoE交换机（百兆）

● 技术参数

接口

光口：1000Mbps （接口类型：SC/ST/FC或SFP）

网口： 10/100/1000Mbps自适应, Full/Half双工模式,支持 MDI/MDI-X

传输距离普通模式 0-100m。

LED指示灯：PWR,Link/ACT，SPD，POE

交换机属性

背板带宽：32Gbps

报文缓存大小：4Mbit

MAC地址表：8 K

超大帧率：9.6KB

包转发率：23.81Mpps

电源需求

输入电压：100 ~ 240V AC

输入电流：最大300mA

机械特性

外壳：IP30防护等级，金属外壳

尺寸：309mm*195mm*45mm 重量：1900g

安装方式：桌面式/壁挂式

工作环境

工作温度：-20 ~ 60℃ (-4 ~ 140 °F)

储存温度：-40 ~ 85 ℃ (-40 ~ 185 °F)

环境相对湿度：5 ~ 95% (非凝结)

行业标准

和认证

电磁干扰（EMI）:

FCC Part 15/CISPR22(EN55022) :CIass A

电磁敏感性（EMS）:

IEC61000-4-2 (ESD) 4级，IEC 61000-4-3 (RS) 3级，IEC 61000-4-4 (EFT) 4级， IEC 61000-4-5 (Surge) 4级，IEC 61000-4-6 (CS) 3级

抗震动： IEC60068-2-6

抗冲击：IEC60068-2-27

自由下落: IEC 60068 - 2 - 32

MTBF（平均故障间隔时间）： 500000 h

IEEE 802 . 3at POE+

IEEE 802 . 3 10 Base T

IEEE 802 . 3u 100 Base T

IEEE 802 . 3u 100 Base FX

保修

品质保证：3年
