首页 > 产品中心 > 电力专用交换机 > 变电站工业以太网交换机 > YT-CM6016-Z-F16G4-GZK

YT-CM6016-Z-F16G4-GZK 变电站工业以太网交换机

20端口管理型以太网交换机，带16个百兆光口，4个千兆电口

20端口变电站

产品特点

提供 16 个百兆 SFP 光口，4 个千兆电口，1 个调试电口
自然散热，IP40 防护等级，-40 ~ 75℃的宽温
支持双电源冗余备份，适用电压范围 AC/DC85～265V
电力级 EMC 标准
命令行（CLI）+WEB 界面，可快速配置网管功能
遵循 DL/T 860（IEC 61850）建模与通信方式
SNMP V1/V2c/V3

* 源拓光电提供专业的技术支持和销售咨询

* 如您需要更多帮助，请联系售前咨询

产品概述
技术规格
资源下载
常见问题

YT-CM6016-Z-F16G4-GZK 是一款管理型电力工业级以太网交换机，提供 16 个百兆光口，4 个千兆电口。采用标准 19 英寸机箱，1U 高度，IP40 防护等级。适应-40 ~ 75℃的宽温工作范围，铝制外壳具有超强的坚固度和良好的导热性，专为严苛应用环境的网络通讯而设计，高 EMI /EMS 防护等级。支持超过 2000 条日志信息，且能自动循环覆盖。支持 SNTP 协议，支持基于 NTP 协议的服务器模式，实现时间同步管理功能。支持实时监视装置内部温度、通信接口光功率、主板工作电压、CPU负载率等量。支持多种功能和安全特性，如 IEEE 802.1Q VLAN、GMRP、IGMPsnooping、QoS、LLDP、端口镜像、SV&GOOSE 报文限速，支持基于MAC 地址的数据帧过滤、CRC 校验错误检测、MAC 源地址错误过滤等等。在增加网络的可靠性和可用性方面，支持 Link Aggregation、STP/RSTP功能，同时具有详细清晰分等级的日志记录信息，支持日志的导入和导出。

技术规格

产品技术规格

YT-CM6016-Z-F16G4-GZK 规格参数

支持标准
IEEE 802.3 10BaseT，IEEE 802.3u 100BaseTX 和 100BaseFX，IEEE 802.3ab 1000BaseTx，IEEE 802.3x Flow Control，IEEE 802.1d STP，IEEE 802.1w RSTP，IEEE 802.1p Class of Service，IEEE 802.1Q VLAN Tagging
协议
IGMP Snooping， GMRP，SNMPv1/v2c/v3，TFTP，SNTP，HTTP，Telnet，Syslog，LLDP，NTP Server/Client， EtherNet/IP， Modbus/TCP，MIB包括 MIB-II，BRIDGT MIB，以太网MIB，IF MIB
Qos队列	8	VLAN-ID范围	1-4094
背板带宽	440Gbps	MAC地址表	16K
报文缓存大小	9Mbit	调试口	10/100Mbps (接口类型 RJ45接口)
千兆电口	1000Mbps	百兆光口	100Mbps (接口类型 SFP插槽)
LED指示灯	电源1，电源2，告警，运行，状态，速率	继电器	2路，装置告警1路，装置故障1路
输入电压	AC/DC85~265V	外壳	铝壳，IP40防护
尺寸	440mm300mm44mm	重量	4.75Kg
安装方式	机架式	工作温度	-40 ~ 75°C (-40~ 167°F)
储存温度	-40 ~ 85°C (-40 ~ 185°F)	环境相对湿度	5 ~ 95% (非凝结)
标准和认证
GB/T 17626.2(ESD)4级，GB/T 17626.3(RS) 3级，GB/T 17626.4(EFT) 4级，GB/T 17626.5(Surge) 4级，GB/T 17626.6(CS) 3级，GB/T17626.83级，GB/T 17626.9 5级，GB/T 17626.10 3级，GB/T 17626.18 3级，GB/T17626.16 3级，GB/T 17626.29 100ms%0，
抗振动	GB/T 15153.2-2000 位移幅值 7mm@2~9Hz，加速度幅值 20mm@9~200Hz、15mm@200~500Hz	抗冲击	GB/T 15153.2-2000 时间11ms，加速度300m/s² 自由下落： GB/T 15153.2-2000 0.25m
MTBF (平均故障间隔时间)	500000h	品质保证	5年

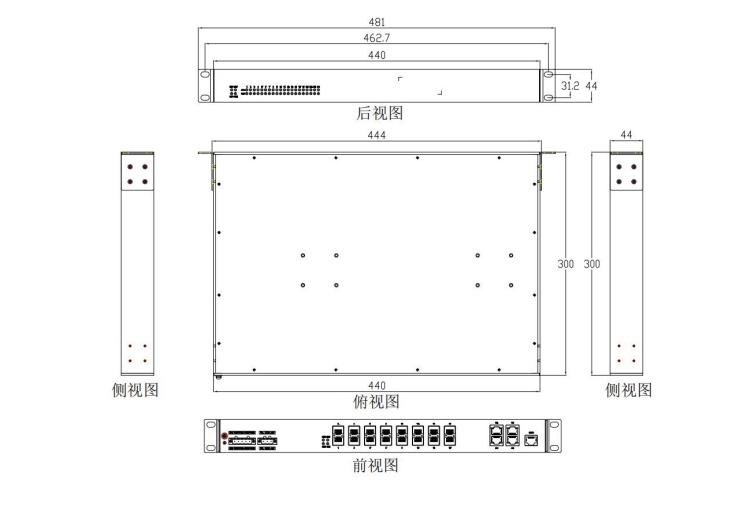

产品尺寸（mm）
