一、Web界面配置1.浏览器登入交换机
web页面：http://192.168.1.254，默认账号：admin，默认密码：admin
2.开启RSTP环网功能
浏览器输入交换机IP登入管理页面，功能选项基础设置/STP/RSTP设置/spanning tree设置/STP开关选择Enable-修改。
Enable-开启快速生成树
Disable-关闭快速生成树

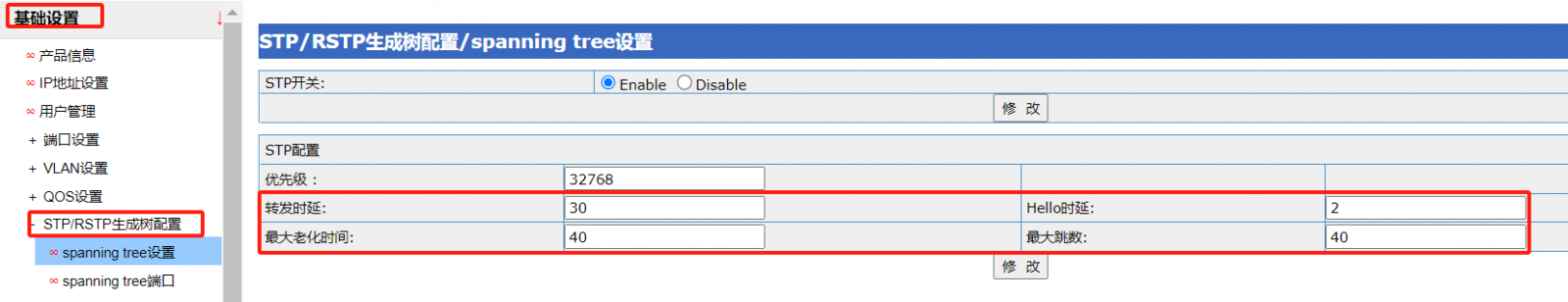

3.交换机RSTP环网数量设置

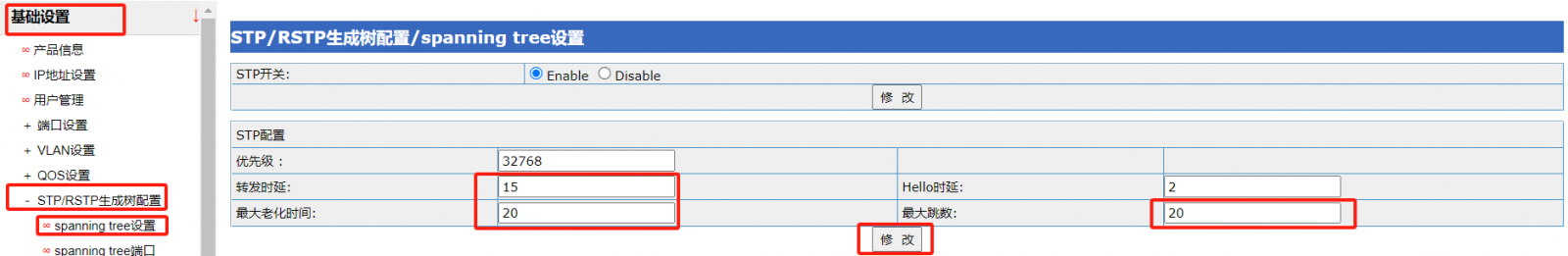

(1)RSTP环网20台设置
①设置转发时延为15，最大老化时间为20，最大跳数为20（默认配置）;

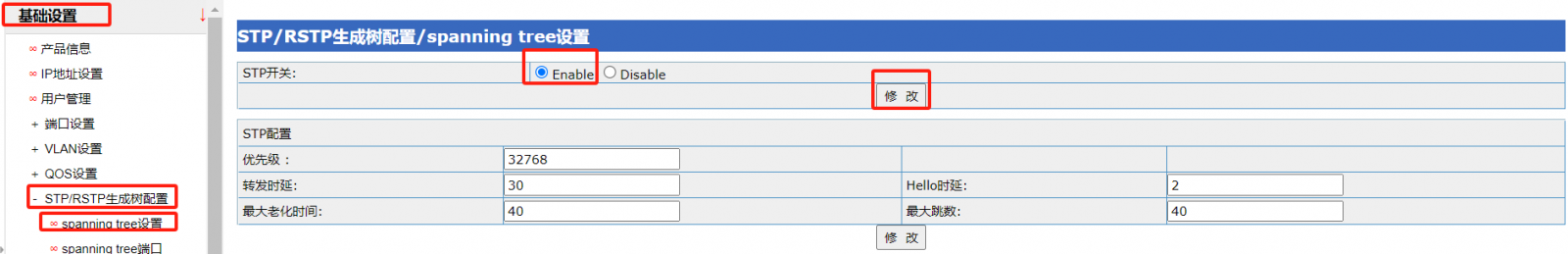

(2)RSTP环网40台设置
①设置转发时延为30，最大老化时间为40，最大跳数为40;

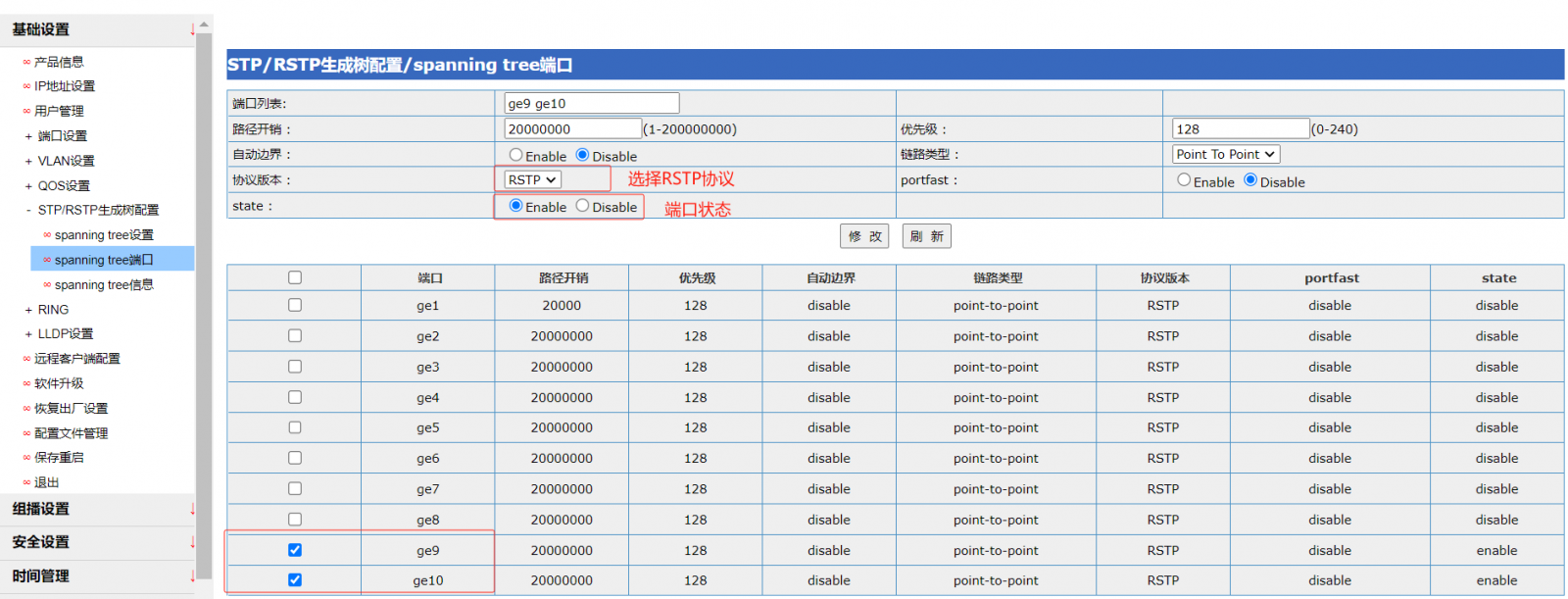

4.选择环网端口
1)STP/RSTP生成树配置/spanning tree端口设置-协议版本-RSTP；
2)选择需要开启环网端口，交换机全端口都支持配置环网；
3)现场使用默认都会开启光口环网，勾选ge9-10端口state状态修改为Enable点击修改。

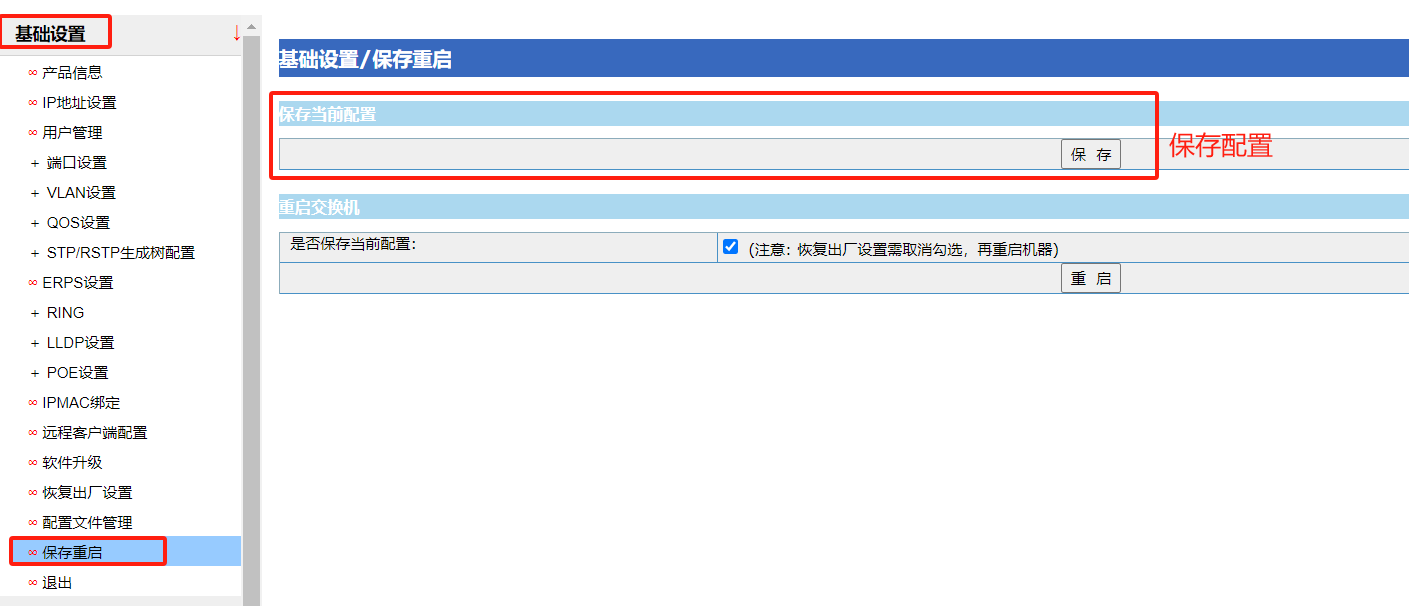

5.保存配置
1)配置完环网端口功能必需保存，否则交换机重启配置恢复默认；
2)功能选项基础设置/保存重启，点击保存按钮。
二、命令行配置
1.Telnet命令行操作
1)Win+R输入CMD
2)C:Usersxxxxxx>telnet 192.168.1.254
Username:admin
Password:admin
Switch>en
Switch#con t
Switch(config)#multiple-spanning-tree enable //开启生成树
2.RSTP环网20台设置
Switch(config)#int range ge9 - 10 //选择ge9-10端口
Switch(config-if-range))# mstp //开启端口生成树功能
Switch(config-if-range))#exit //退出
Switch(config)#exit
Switch#writ
3.RSTP环网40台设置
Switch(config)#spanning-tree mst config //进入生成树配置
Switch(config-mst)#forward-time 30 //设置转发时延为30
Switch(config-mst)#max-age 40 //设置最大老化时间为40
Switch(config-mst)#max-hops 40 //设置最大跳数为40
Switch(config)#int range ge9 - 10 //选择ge9-10端口
Switch(config-if-range))# mstp //开启端口生成树功能
Switch(config-if-range)#exit //退出当前模式
Switch(config)#exit
Switch#write //保存配置
三、快速修改交换机IP
1.交换机出厂默认IP都是192.168.1.254
1)交换机未修改管理ip造成冲突，网页登入不确认进入哪台交换机；

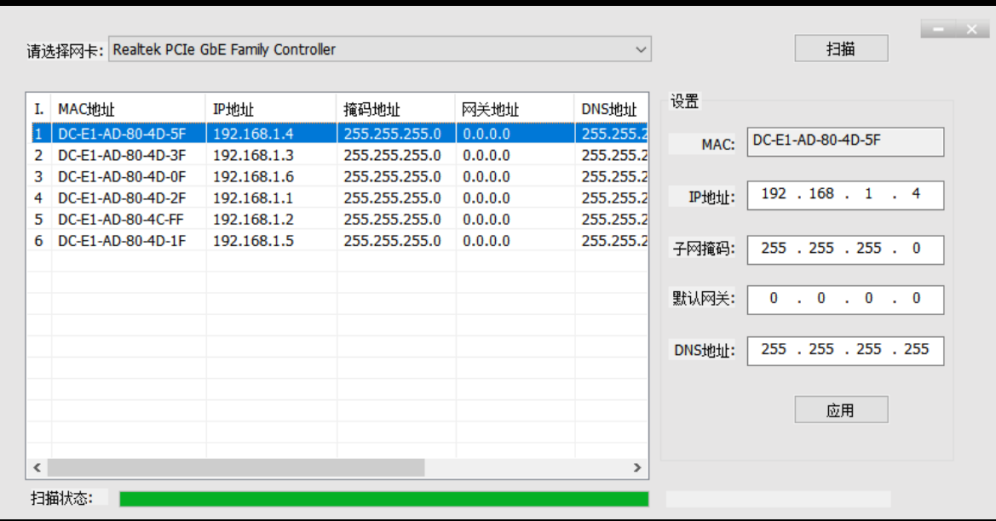

2)打开WT-SWITCH小程序工具扫描网络中全部交换机；
3)根据网络规划表进行修改交换机管理ip地址；

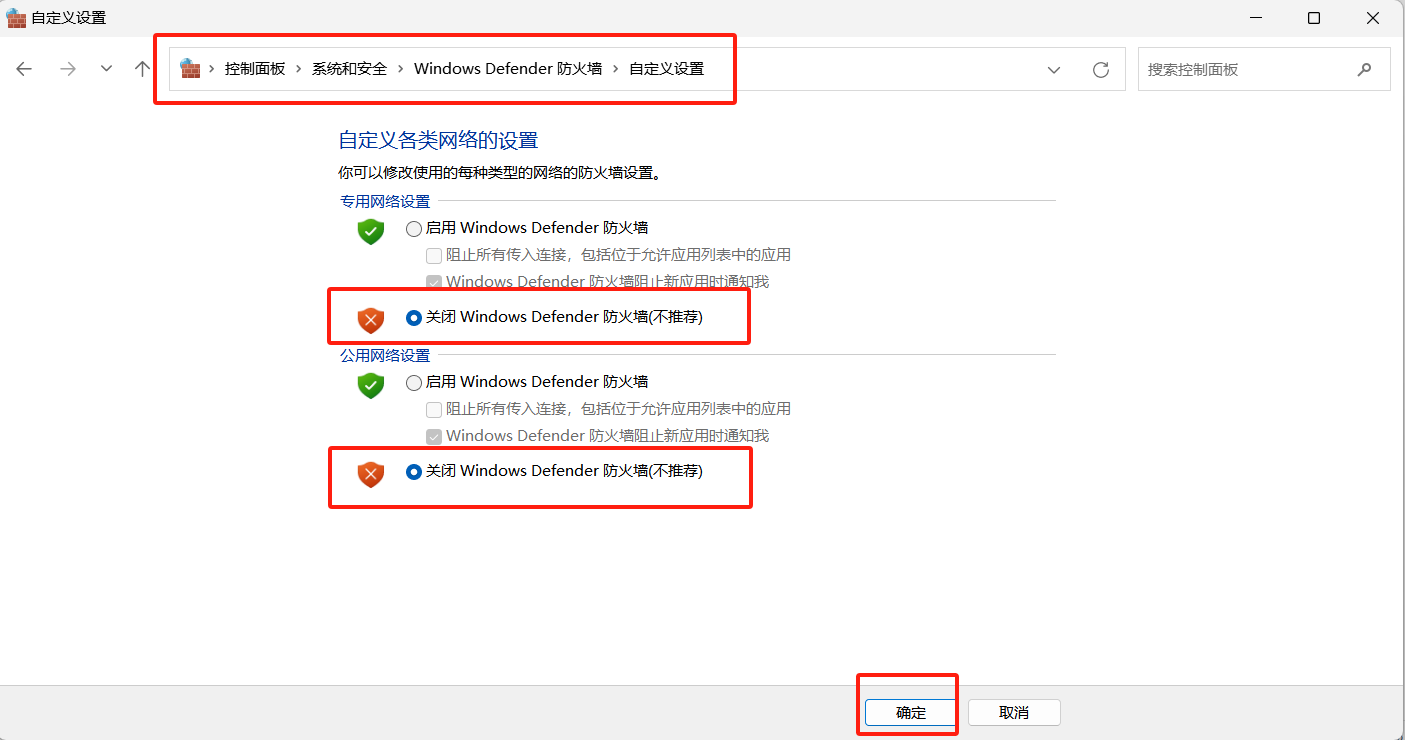

4)使用WT-SWITCH小程序扫描交换机必需关掉防火墙功能（控制面板系统和安全Windows Defender 防火墙自定义设置）；

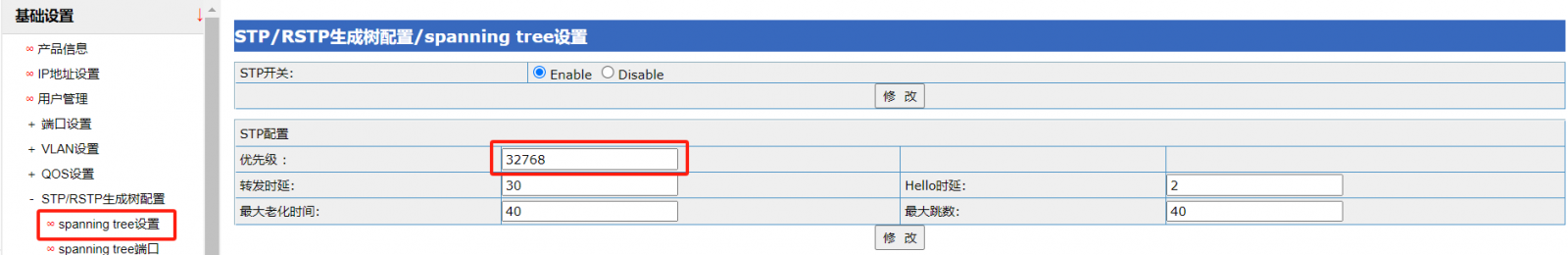

四、交换机根桥设置
1.什么情况下需要设置根桥-根交换机
1)单环状态下都可以不用设置根交换机；
2)多环状态下最好设置中心为根交换机（根桥），多环内只允许1台根交换机；

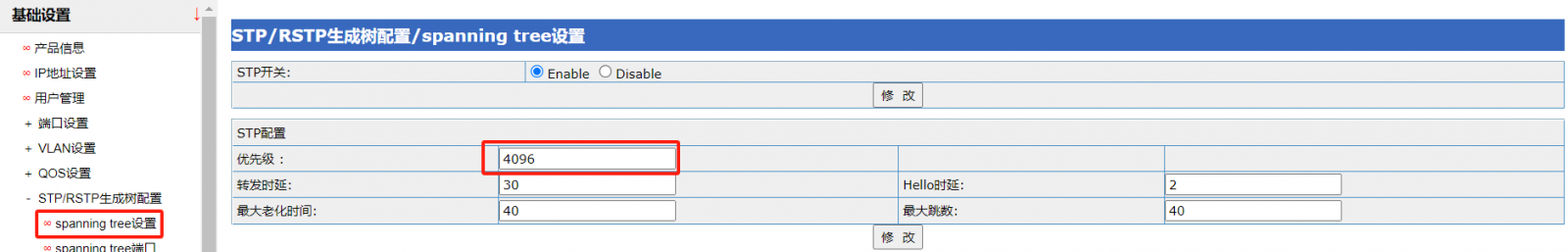

根交换机优先级：4096（只允许1台）
其它交换机优先级：32768（默认）
根交换机优先级：4096
其它交换机优先级：32768（默认）

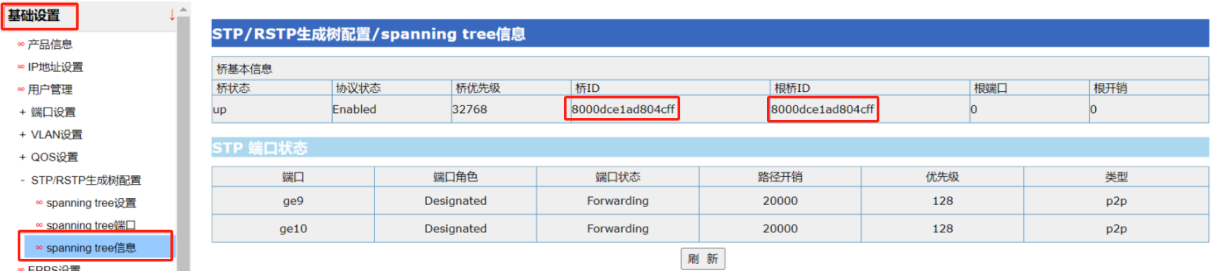

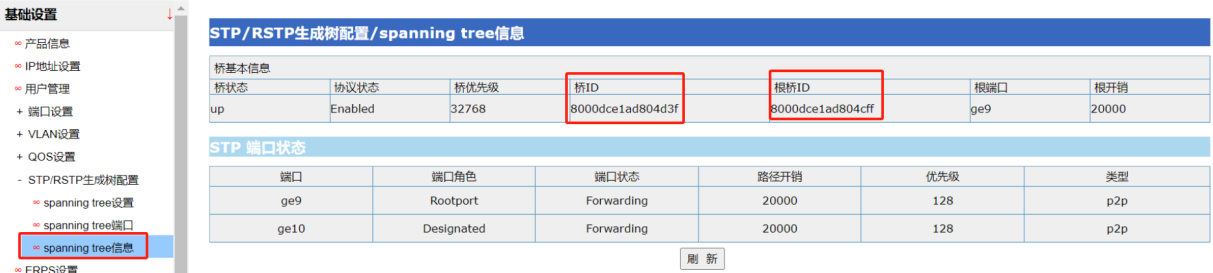

2.查看环网交换机学习状态
1)中心交换机学习根桥是自己MAC，桥ID与根桥ID一样；
2)环内其它交换机桥ID是自己MAC信息，根桥ID都是中心交换机MAC信息，多环内如果出现2个根桥ID，网络会出现广播风暴；
五、如何获取相邻交换机ip
1.为什么要用lldp协议（邻居发现协议）
1)交换机在配置过程中经常有漏配置或配置后未保存，导致重启后交换机恢复默认，同时也导致环网运行一段时间出现风暴等问题；
2)技术工程师为了配置交换机功能，跑到每个交换机安装点位进行配置，很浪费时间；
3)工业交换机现场光纤连接都正常情况下，工程师可以在机房远程配置每台交换机，最大程度利用交换机的每个功能减少工作量，提升运维技能，交换机默认是开启LLDP邻居发现协议，调试电脑连接中心机房内环网交换机，登入网页查找到LLDP协议，可以确认中心交换机光口连接下一台交换机ip等信息，以此类推登入每一台交换机都可以获取到下一台交换机ip，根据现场安装图可总结出每个点位交换机ip地址，并制作好交换机点位ip规划表；

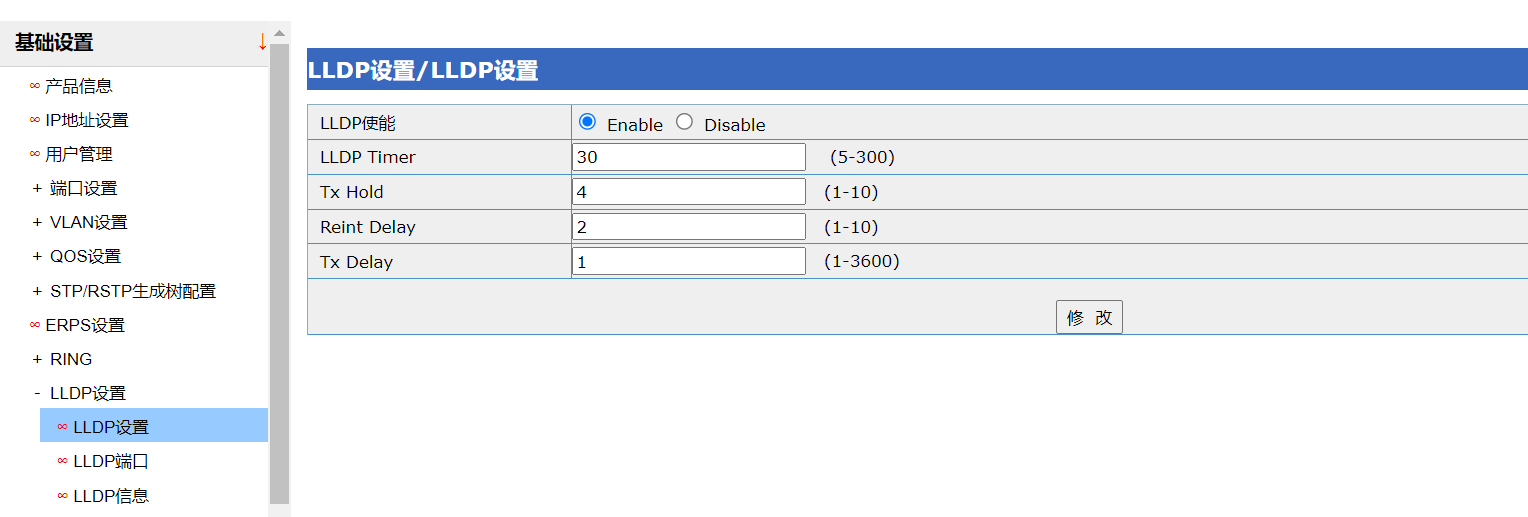

4)RS6310默认开启LLDP邻居发现协议；

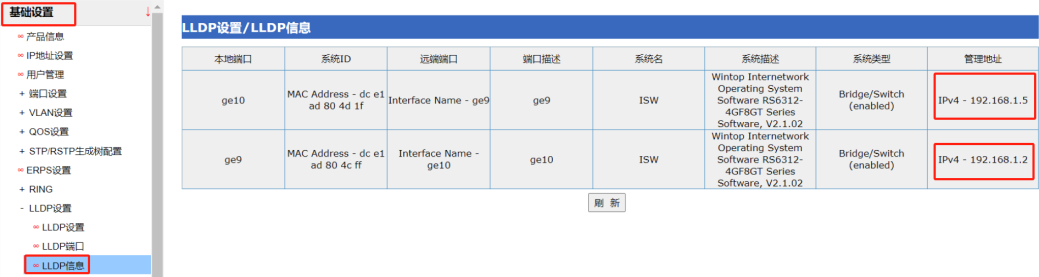

2.LLDP查看邻居信息
1)功能选项基础设置LLDP设置LLDP信息
2)LLDP信息表内查看光口获取相邻交换机ip
a.ge10连接下台交换机ip-192.168.1.5
b.ge9连接下台交换机ip-192.168.1.2
